Характеристики

n-p-n
Планарный
Кремний
4DE0M0TQP

Описание

Описание

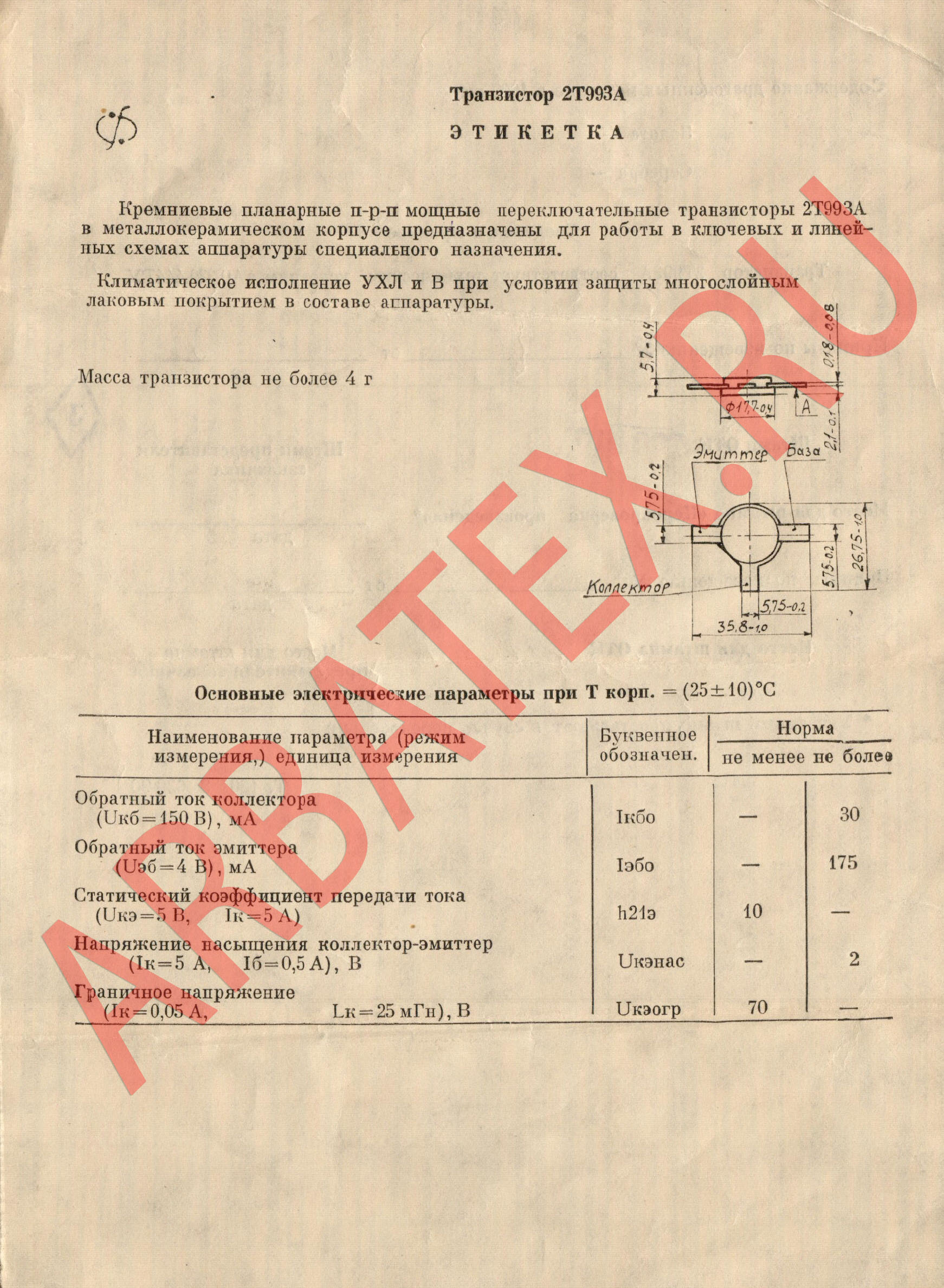

Транзистор 2Т993А кремниевый пленарный структуры n-p-n переключательный.
Предназначен для применения в переключательных и усилительных устройствах.

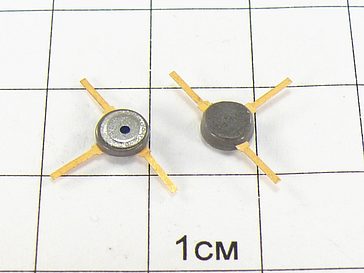

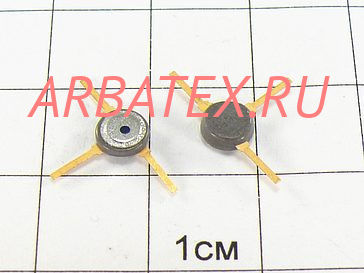

Выпускается в металло-керамическом корпусе с ленточными выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 4 г.
Технические условия: аА0.339.444 ТУ.

Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
