КТ9182А

КТ9182А

Характеристики

n-p-n
24
300
Биполярный
Кремний
55
4830PWV0H

Описание

Описание


Сборка КТ9182А из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных линейных транзисторов.
Предназначена для применения в широкополосных двухтактных усилителях мощности в режиме класса «АВ» в схеме с общим эмиттером в диапазоне частот 470...860 МГц при напряжении питания 28 В.
В цепях эмиттеров включены балластные сопротивления.

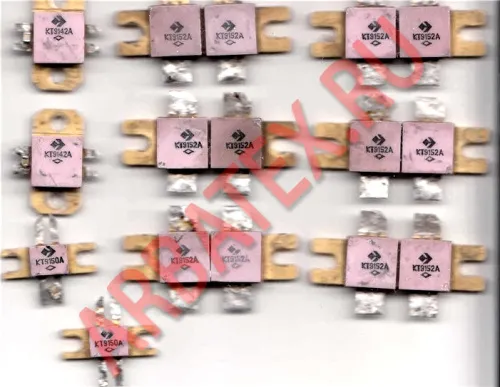

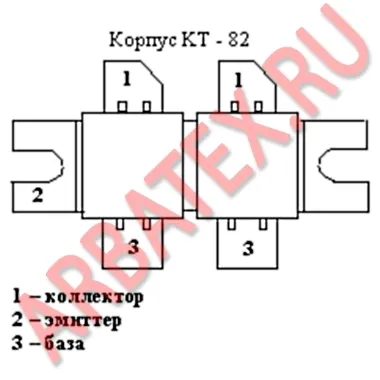

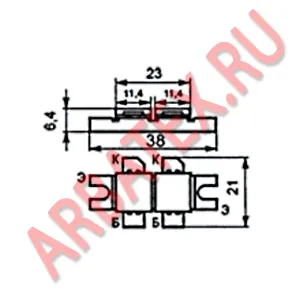

Выпускается в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.электротехнической аппаратуре.
Масса сборки не более 20 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
