Описание

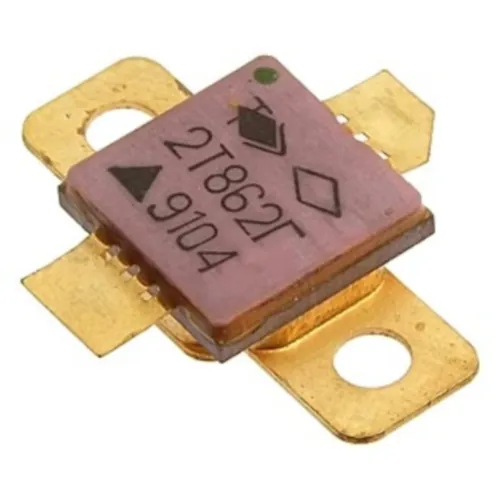

Транзисторы 2Т862Г - кремниевые эпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в импульсных модуляторах, переключающих устройствах.

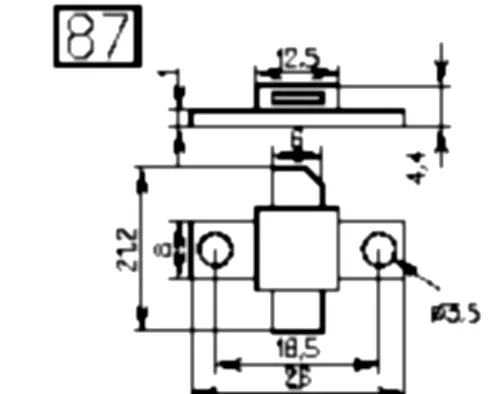

Корпус металлокерамический с гибкими выводами.
Масса не более 6 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
Технические характеристики транзисторов 2Т862А, 2Т862Б, 2Т862В, 2Т862Г:
Тип
транзистора
|
Структура
|
Предельные значения параметров при Тп=25°С
|
Значения параметров при Тп=25°С
|
TП
max
|
Т
max
|
IК
max
|
IК. И.
max
|
UКЭ0 max
|
UКБ0 max
|
UЭБ0 max
|
РК. Т. max
|
h21Э
|
UКЭ
нас.
|
IКБО
|
IЭБО
|
IКЭR
|
f гp.
|
СК
|
СЭ
|
А
|
А
|
В
|
В
|
В
|
Вт
|
|
В
|
мА
|
мА
|
мА
|
МГц
|
пФ
|
пФ
|
°С
|
°С
|
2Т862А
|
n-p-n
|
15
|
25
|
250
|
450
|
5
|
70
|
10…100
|
<2
|
<2,5
|
25
|
-
|
20
|
300
|
4700
|
150
|
-60…+125
|
2Т862Б
|
n-p-n
|
15
|
25
|
250
|
450
|
5
|
50
|
10…100
|
<2
|
<2,5
|
25
|
-
|
20
|
300
|
4700
|
150
|
-60…+125
|
2Т862В
|
n-p-n
|
10
|
15
|
350
|
600
|
5
|
50
|
12…50
|
<1,5
|
<2,5
|
10
|
-
|
20
|
250
|
4700
|
150
|
-60…+125
|
2Т862Г
|
n-p-n
|
10
|
15
|
400
|
600
|
5
|
50
|
12…50
|
<1,5
|
<2,5
|
10
|
-
|
20
|
250
|
4700
|
150
|
-60…+125
|
