Характеристики

p-n-p
15
0.02
12
0.15
0.5
Биполярный
Германий
4830PWV2W

Описание

Описание


Транзисторы МП13 германиевые сплавные p-n-p универсальные низкочастотные маломощные.
Предназначены для усиления малых сигналов низкой частоты, усиления, переключения, формирования импульсов, применения в ферриттранзисторных ячейках.

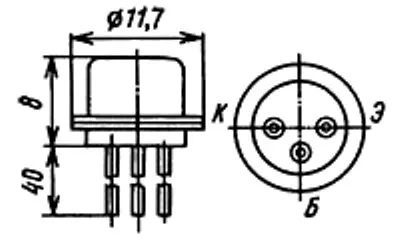

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Обозначение типа приводится на боковой поверхности корпуса.
Масса транзистора не более 2 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
