Описание КТ9147АС

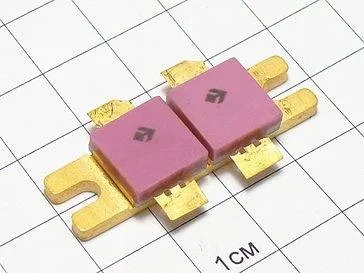

Сборка КТ9147АС из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначена для применения в широкополосных усилителях мощности в режиме класса С в схеме с общим эмиттером в диапазоне частот 200...400 МГц при напряжении питания 28 В.
В цепях эмиттеров включены балластные сопротивления.

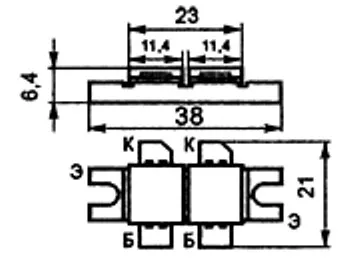

Выпускается в металлокерамическом корпусе с полосковыми выводами.
Тип сборки указывается на корпусе.
Масса сборки не более 20 г.
Параметры и характеристики КТ9147АС
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
