КТ9104А

КТ9104А

Характеристики

Биполярный
Кремний
4830PWUZI

Описание

Описание


Транзисторы КТ9104А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в широкополосных усилителях мощности в полосе частот 350...700 МГц в схеме с общей базой при напряжении питания 28 В.

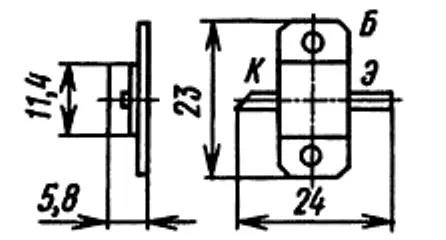

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Транзисторы содержат внутреннее lc-звено.
Тип прибора указывается на корпусе.
Масса транзистора не более 10 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
