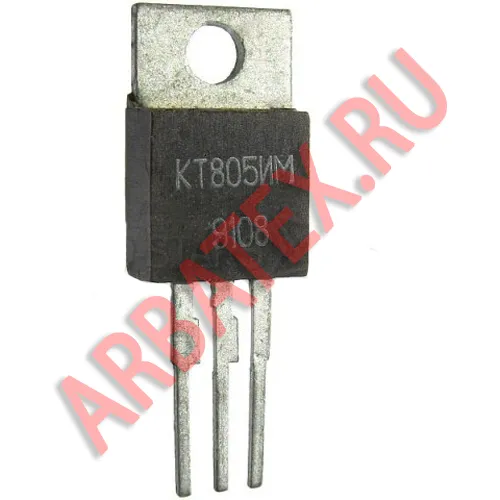

КТ805ИМ

КТ805ИМ

Характеристики

n-p-n
60
5
15
30
КТ-28-2
20
Биполярный
Кремний
4830PWUU2

Описание

Описание


Транзисторы КТ805ИМ кремниевые эпитаксиальные структуры n-p-n переключательные.
Предназначены для применения в выходных каскадах строчной развертки, устройствах зажигания двигателей внутреннего сгорания и других переключающих устройствах.

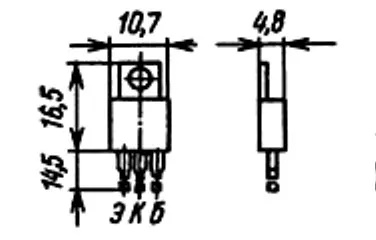

Выпускаются в металлостеклянном корпусе с жесткими выводами КТ805А, КТ805Б и пластмассовом корпусе с гибкими выводами КТ805АМ, КТ805БМ, КТ805ВМ, КТ805ИМ.
Тип прибора указывается на корпусе.
Масса транзистора в металлостеклянном корпусе не более 24 г, в пластмассовом - не более 2,5 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
