Описание
Транзисторы КТ391А-2 кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 3,6 ГГц.
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот в составе гибридных интегральных микросхем, блоков и аппаратуры, обеспечивающих герметизацию.

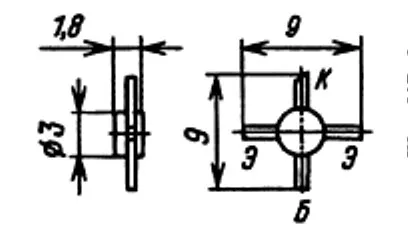

Бескорпусные с гибкими выводами на кристаллодержателе.
На крышке транзистора наносится условная маркировка цветными точками: КТ391А-2 - две черные.
Тип прибора указывается также в этикетке, вкладываемой в групповую упаковку.
Масса транзистора не более 0,2 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
