Описание транзистора КТ355А
Транзистор КТ355А - радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи.
Транзистор КТ355Аслужит для усиления, генерации и преобразования электрических сигналов.
Применяется КТ355А в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики транзистора КТ355А:
КТ355А
Транзисторы кремниевые планарные структуры n-p-n сверхвысокочастотные усилительные с ненормированным коэффициентом шума.
Предназначены для усиления и генерирования электрических сигналов в широком диапазоне частот.

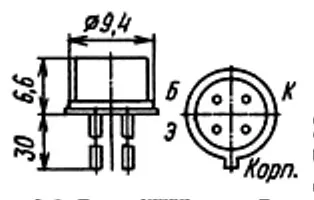

Выпускаются в металлостеклянном корпусе с гибкими выводами 2Т355А, КТ355А и в пластмассовом корпусе с гибкими выводами КТ355АМ.
Тип приборов 2Т355А, КТ355А указывается на корпусе.
На приборе в пластмассовом корпусе КТ355АМ маркировка указывается в сокращенном виде: 355А.
Масса транзистора не более 1,2 г в металлостеклянном корпусе и не более 0,5 г в пластмассовом корпусе.
Основные технические характеристики транзистора КТ355А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 225 мВт;
• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 1500 МГц;
• uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (3кОм);
• uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 80...300;
• Ск - Емкость коллекторного перехода: не более 2 пФ;
• Кш - Коэффициент шума транзистора: не более 5,5 дБ на частоте 60 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 60 пс
