Модификации

Характеристики

p-n-p
20
15
0.05
20...70
0.2
КТ-17
400
Биполярный
Кремний
4830PWUPF

Описание

Описание


Транзисторы КТ326А кремниевые эпитаксиально-планарные структуры p-n-p усилительные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.

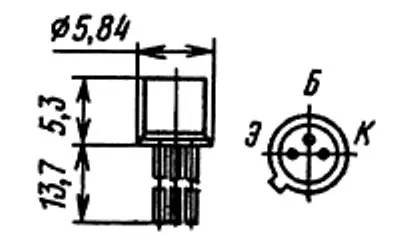

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
На пластмассовом корпусе наносится условная маркировка цветной точкой со стороны коллектора:
   КТ326АМ — розовой;
   КТ326БМ — желтой.
Масса транзистора не более 0,5 г в металлическом корпусе и не более 0,3 г в пластмассовом корпусе.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
