КТ3115А-2

КТ3115А-2

Характеристики

n-p-n
10
0.0085
15
0.07
КТ-29
Биполярный
Кремний
4830PWUNO

Описание

Описание


Транзисторы КТ3115А-2 кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума.
Предназначен для применения во входных и последующих каскадах малошумящих усилителей сверхвысоких частот в составе гибридных интегральных микросхем, блоков аппаратуры, обеспечивающих герметизацию.

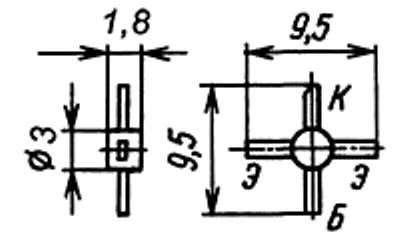

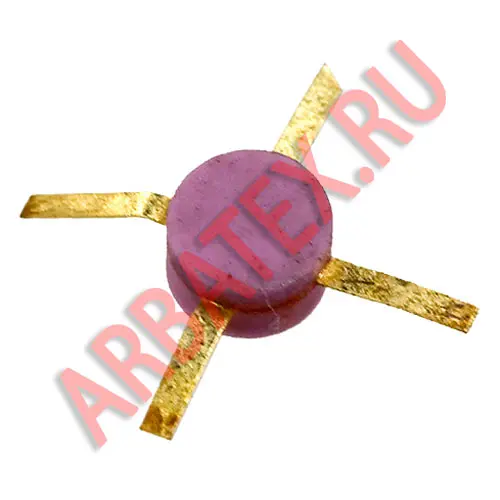

Бескорпусные на керамическом кристаллодержателе с гибкими полосковыми выводами и приклеиваемой керамической крышкой.
Условная маркировка наносится на крышку транзистора у базового вывода:
   2Т3115А-2 - красная точка,
   2Т3115Б-2 - желтая точка,
   КТ3115А-2 - красная полоска,
   КТ3115В-2 - желтая полоска,
   КТ3115Г-2 - синяя полоска,
   КТ3115Д-2 - белая полоска.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,2 г, кристалла на кристаллодержателе не более 0,008 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
