КТ3107А

КТ3107А

Характеристики

n-p-n
50
45
0.1
70
0.3
КТ-26
200
Биполярный
Кремний
4830PWUNA

Описание

Описание


Транзисторы КТ3107А кремниевые эпитаксиально-планарные структуры p-n-p усилительные с нормированным коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилителях, генераторах низкой и высокой частот, переключающих устройствах.

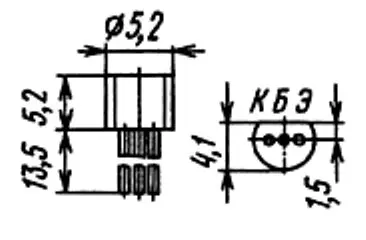

Выпускаются в пластмассовом корпусе с гибкими выводами.
На корпусе наносится условная маркировка - две цветные точки:
   КТ3107А - голубая и розовая;
   КТ3107Б - голубая и желтая;
   КТ3107В - голубая и синяя;
   КТ3107Г - голубая и бежевая;
   КТ3107Д - голубая и оранжевая;
   КТ3107Е - голубая и цвета электрик;
   КТ3107Ж - голубая и салатовая;
   КТ3107И - голубая и зеленая;
   КТ3107К - голубая и красная;
   КТ3107Л - голубая и серая.
Масса транзистора не более 0,3 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
