Характеристики

p-n-p
60
60
0.3
40...120
0.2
ТО-92
5
Биполярный
Кремний
4830PWUMN

Описание

Описание


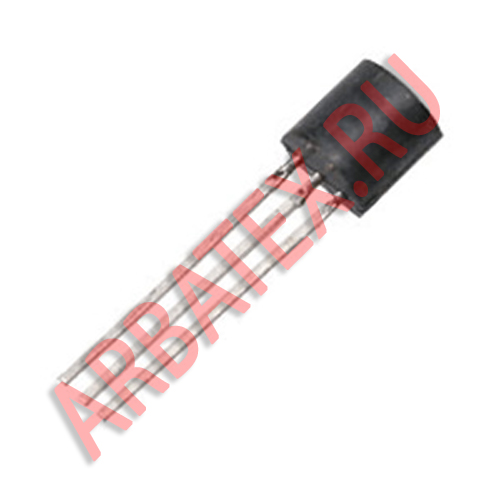

Транзисторы КТ209М кремниевые эпитаксиально-планарные структуры p-n-p усилительные с нормированным коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилительных и импульсных микромодулях и блоках герметизированной аппаратуры.
Выпускаются в пластмассовом корпусе с гибкими выводами в двух вариантах.
Транзисторы имеют два варианта маркировки:
Вариант 1 - на корпус наносится буква: КТ209А - А, КТ209Б - Б, КТ209Б1 - Б1, КТ209В - В, КТ209В1 - В1, КТ209В2 - В2, КТ209Г - Г, КТ209Д - Д, КТ209Е - Е КТ209Ж - Ж, КТ209И - И, КТ209К - К, КТ209Л - Л, КТ209М - М.
Вариант 2 - на боковую поверхность корпуса наносится метка серого цвета и на торце метка: КТ209А - темно-красная, КТ209Б - желтая, КТ209В - темно-зеленая, КТ209Г - голубая, КТ209Д - синяя, КТ209Е - белая, КТ209Ж - коричневая, КТ209И - серебристая, КТ209К - оранжевая, КТ209Л - светло-табачная, КТ209М - серая.

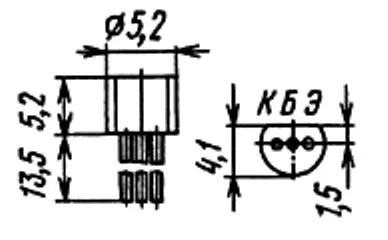

Масса транзистора не более 0,3 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
