КТ201ГМ

КТ201ГМ

Характеристики

n-p-n
10
10
0.02
70...210
0.15
КТ-19
10
Биполярный
Кремний
4830PWULZ

Описание

Описание


Транзисторы КТ201ГМ кремниевые эпитаксиально-планарные структуры n-p-n усилительные с ненормированным коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилителях низкой частоты.

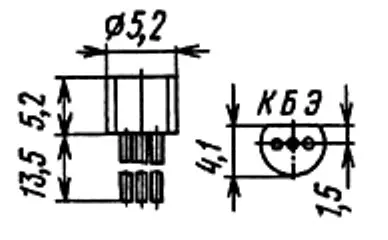

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип транзистора в металлическом корпусе указывается на боковой поверхности корпуса, в пластмассовом корпусе на боковой поверхности корпуса указывается сокращенное обозначение: КТ201АМ - 201 А, КТ201БМ - 201Б, КТ201ВМ - 201В, КТ201ГМ - 201Г, КТ201ДМ - 201Д.
Масса транзистора не более 0,6 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
