КП103И-1

КП103И-1

Характеристики

p-fet
КТ-17
12
0.021
0.8...2.6
Полевой
Кремний
4830PWUG2

Описание

Описание


Транзисторы КП103И-1 кремниевые диффузионно-планарные полевые с затвором на основе p-n перехода и каналом p-типа, подобранные в пары по основным электрическим параметрам: начальному току стока, крутизне характеристики, напряжению отсечки КП103ИР1.
Предназначены для применения во входных каскадах усилителей низкой частоты и постоянного тока с высоким входным сопротивлением, а также во входных каскадах дифференциальных усилителей низкой частоты и постоянного тока с высоким входным сопротивлением.

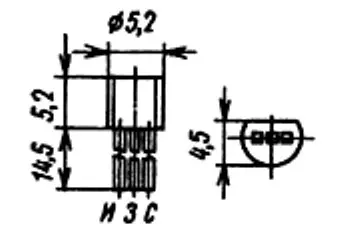

Транзисторы выпускаются в пластмассовом корпусе с гибкими выводами
Тип прибора указывается на корпусе.
Пары транзисторов маркируются цветными точками на верхней части корпуса:
- черной - группа 1 точности подбора пар по основным электрическим параметрам транзисторов 2П103АР, 2П103БР, 2П103ВР, 2П103ГР, 2П103ДР и группы 0 и 1 транзисторов КП103ЕР, КП103ЖР, КП103ИР, КП103КР, КП103ЛР, КП103МР, КПЮЗЕР1, КП103ЖР1, КП103ИР1, КП103КР1, КП103ЛР1, КП103МР1:
- синей - группа 2.
Пары упаковываются в тару, исключающую возможность их разукомплектования в процессе транспортировки.
Масса транзистора не более 1 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
