Описание 2Т842Б
2Т842Б транзистор кремниевый эпитаксиально-планарный структуры p-n-p переключательный. Предназначен для применения в мощных преобразователях, линейных стабилизаторах напряжения.

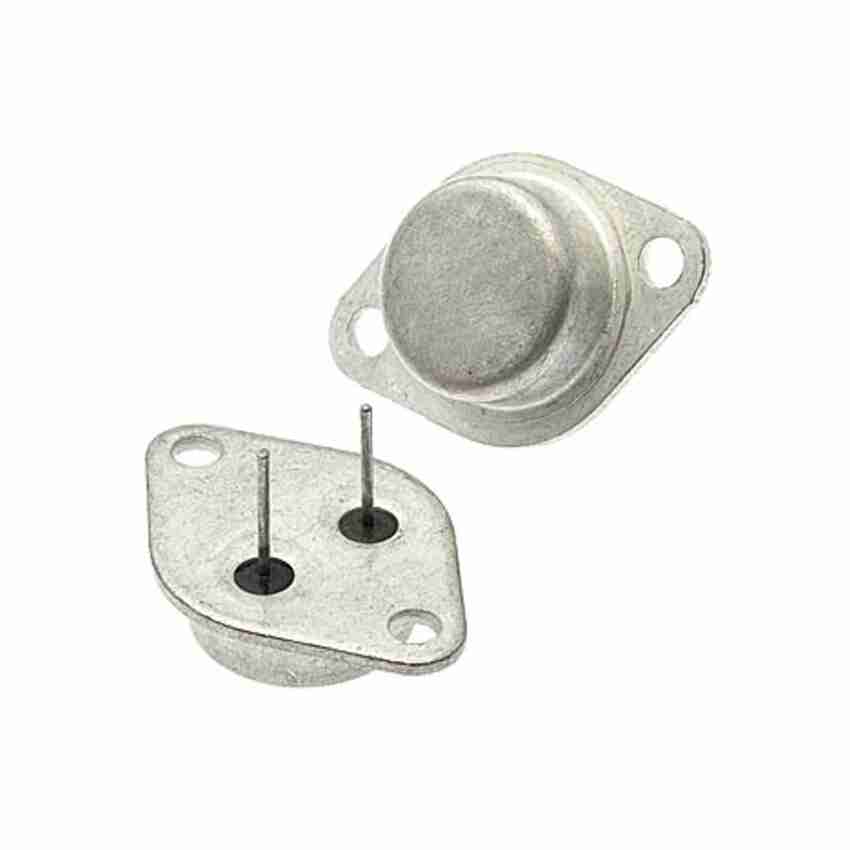

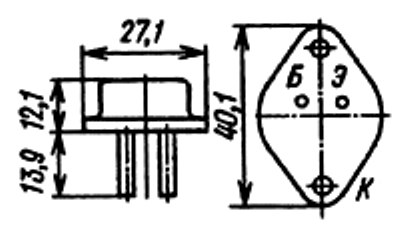

Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора в металлическом корпусе не более 20 г, в пластмассовом корпусе не более 2 г.
Параметры и характеристики 2Т842Б
Рк max - Постоянная рассеиваемая мощность коллектора: 3Вт;
Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 МГц;
Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 200 В;
Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
Iк max - Максимально допустимый постоянный ток коллектора: 5 А;
Iк и max - Максимально допустимый импульсный ток коллектора: 8 А;
Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (200В);
h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
Ск - Емкость коллекторного перехода: не более 400 пФ;
Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,36 Ом;
tрас - Время рассасывания: не более 800 нс
