Описание 3П325А-2
Транзисторы 3П325А-2 полевые арсенидгаллиевые с каналом n-типа и барьером Шотки усилительные с нормированным коэффициентом шума на частоте 8 ГГц.
Предназначены для применения во входных и последующих каскадах малошумящих усилителей в составе гибридных интегральных микросхем.

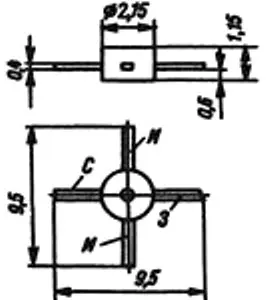

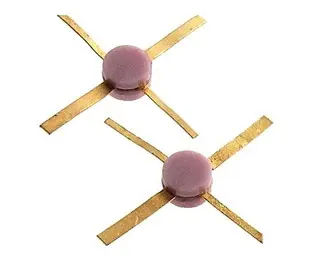

Транзисторы 3П325А-2, АП325А-2 бескорпусные на керамическом кристаллодержателе с гибкими полосковыми выводами и керамической крышкой.
На крышке наносится условная маркировка:
3П325А-2 - черная полоска,
АП325А-2 - черная полоска с черной точкой над ней.
Транзистор 3П325А-5 выпускается в виде кристаллов с контактными площадками без кристаллодержателя и без выводов.
Тип прибора указывается а этикетке.
Масса бескорпусного транзистора не более 0,05 г, кристалла не более 0,0002 г.
Параметры и характеристики 3П325А-2
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
