2ТС622Б

2ТС622Б

Характеристики

2013
p-n-p
45
0.4
25
0.4
200
Биполярный
Кремний
4830PWUCH

Описание

Описание

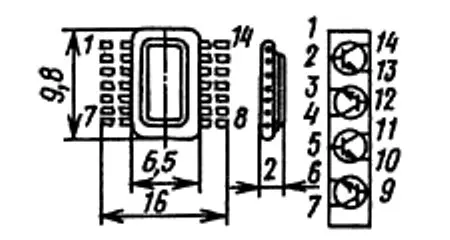

Транзисторные матрицы 2ТС622А состоят из четырех электрически изолированных кремниевых эпитаксиально-планарных структуры p-n-p переключающих сверхвысокочастотных транзисторов.
Предназначены для применения в быстродействующих импульсных и переключающих устройствах.

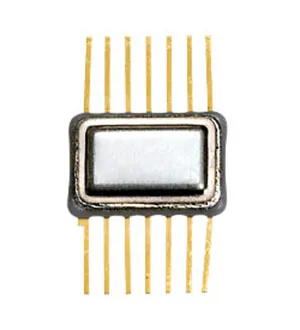

Выпускаются в металлокерамическом корпусе с гибкими выводами.
Тип матрицы указывается на корпусе.
Масса матрицы не более 0,4 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
