Описание
Транзисторы 2Т996А-2 кремниевые эпитаксиально-планарные структуры n-p-n усилительные.
Предназначены для применения в усилителях класса «А» с повышенными требованиями к линейности в составе гибридных интегральных микросхем.

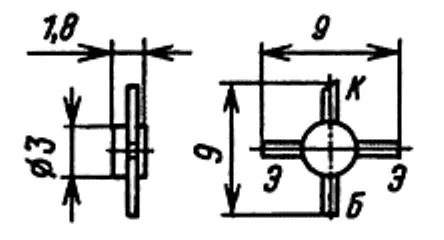

Бескорпусные на керамическом держателе с гибкими полосковыми выводами.
На крышку транзистора наносят условную маркировку:
2Т996А-2, КТ996А-2 - букву А,
2Т996Б-2, КТ996Б-2 - букву Б,
2Т996В-2, КТ996В-2 - букву В,
2Т996Г-2 - букву Г.
Тип прибора указывается в этикетке. Масса транзистора не более 0,21 г.
Транзисторы 2Т996А-5, 2Т996Б-5, КТ996А-5, КТ996Б-5, КТ996В-5 выпускаются в виде кристаллов с контактными площадками без кристаллодержателя и без выводов.
Масса транзистора не более 0,00017 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
