Описание 2Т946А:
Транзисторы 2Т946А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения а усилителях мощности, умножителях частоты и автогенераторах на частотах 0,4...1,5 ГГц в схеме с общей базой при напряжении питания 28 В.

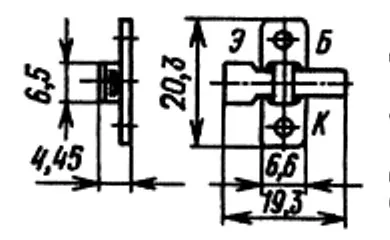

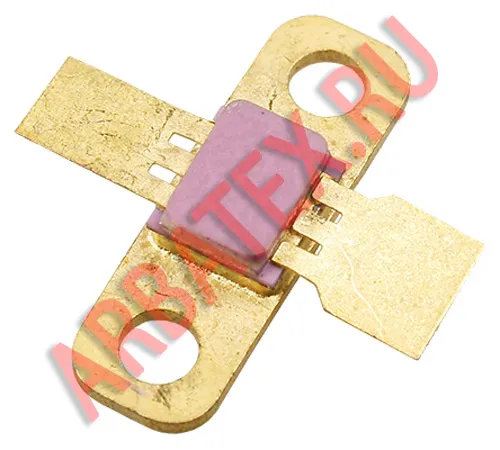

Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю.
• UКБ0 max - максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• UПИТ max - максимально допустимое напряжение питания.
• РК.СР. max - максимально допустимая средняя мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• PВЫХ - выходная мощность транзистора.
• КУР - коэффициент усиления по мощности транзистора.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
