Описание
Транзисторы КТ919В кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах в СВЧ диапазоне 0,7...2,4 ГГц в схеме с общей базой.

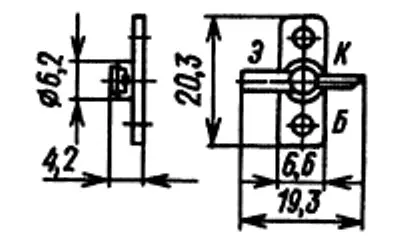

Выпускаются в металлокерамическом корпусе с полосковыми выводами, 2Т919В-2 бескорпусные, с гибкими выводами на кристаллодержателе.
Транзисторы КТ919В имеют дополнительную пластмассовую оболочку.
Условное обозначение транзисторов:
2Т919А - буква «А» и зеленая точка,
2Т919Б - буква «Б» и черная точка,
2Т919В - буква «В» и белая точка,
2Т919А-2 - черная точка,
2Т919Б-2 - красная точка,
2Т919В-2 - белая точка.
Тип прибора указывается в этикетке.
Обозначение типа транзисторов КТ919А, КТ919Б, КТ919В, КТ919Г приводится на верхней части корпуса.
Масса транзистора не более 2 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
