2Т9105АС

2Т9105АС

Характеристики

Биполярный
Кремний
4830PWUAA

Описание

Описание


Сборки 2Т9105АС из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначены для применения в двухтактных широкополосных усилителях мощности в диапазоне частот 100...500 МГц при напряжении питания 28 В.

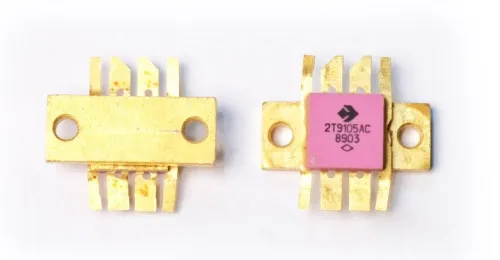

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Сборка содержит внутренние lС-звенья для каждого транзистора.
Тип сборки указывается на корпусе.
Масса сборки не более 10 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
