Характеристики

n-p-n
600
1
10...120
15
КТ-9
4
Биполярный
Кремний
4830PWU8W

Описание

Описание


Транзисторы 2Т826Б кремниевые мезапланарные структуры n-p-n переключательные.
Предназначены для применения в переключающих устройствах, в преобразователях постоянного напряжения, высоковольтных стабилизаторах.

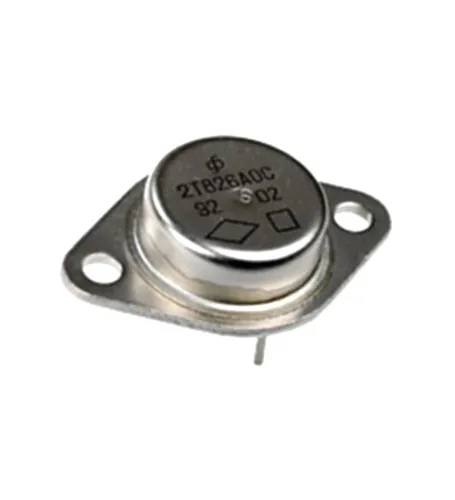

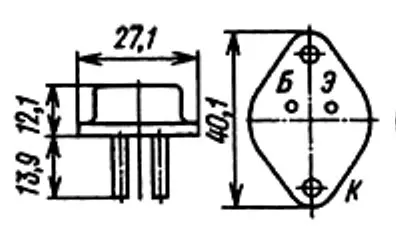

Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Тип прибора указывается на корпусе.
Транзистор 2Т826А-5 выпускается в виде кристаллов неразделенных с контактными площадками на пластине для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора в металлическом корпусе не более 20 г, кристалла не более 0,01 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
