Описание
Транзисторы кремниевые планарные структуры n-p-n переключательные.
Предназначены для применения в высоковольтных стабилизаторах напряжения и преобразователя, в устройствах управления газоразрядными панелями переменного тока.

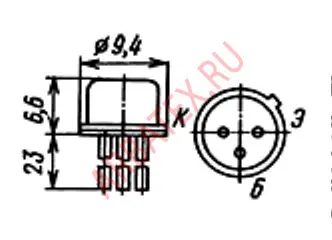

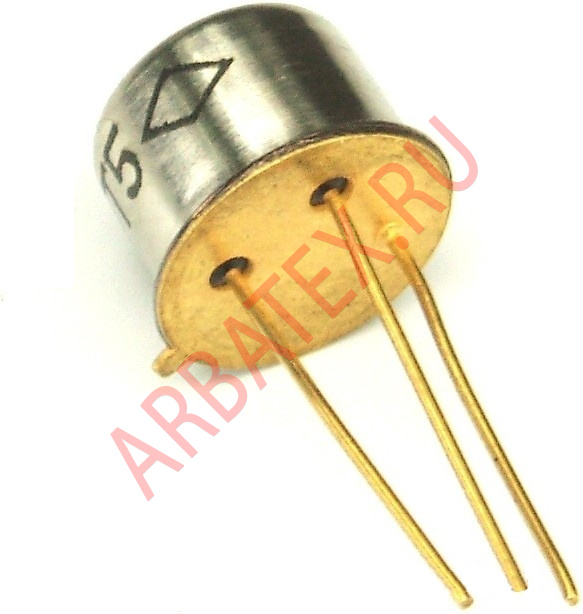

Выпускаются в металлостеклянном корпусе с гибкими выводами и в виде кристаллов с контактными площадками без кристаллодержателя и без выводов, разделенные или неразделенные (на общей пластине).
Тип прибора указывается на корпусе.
Масса транзистора в корпусе не более 2 г, кристалла не более 0,002 г.
Параметры и характеристики
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
Технические характеристики транзисторов 2Т504А, 2Т504Б, 2Т504В:
Тип
транзистора
|
Структура
|
Предельные значения параметров при Тп=25°С
|
Значения параметров при Тп=25°С
|
TП
max
|
Т
max
|
IК
max
|
IК. И.
max
|
UКЭR max
(UКЭ0 max)
|
UКБ0 max
|
UЭБ0 max
|
РК max
(РК. Т. max)
|
h21Э
|
UКЭ
нас.
|
IКБО
|
IЭБО
|
f гp.
|
КШ
|
СК
|
СЭ
|
А
|
А
|
В
|
В
|
В
|
Вт
|
|
В
|
мкА
|
мкА
|
МГц
|
дБ
|
пФ
|
пФ
|
°С
|
°С
|
2Т504А
|
n-p-n
|
1
|
2
|
350
|
400
|
6
|
1 (10)
|
>15
|
1
|
100
|
100
|
20
|
-
|
30
|
300
|
125
|
-60…+125
|
2Т504Б
|
n-p-n
|
1
|
2
|
200
|
250
|
6
|
1 (10)
|
>15
|
1
|
100
|
100
|
20
|
-
|
30
|
300
|
125
|
-60…+125
|
2Т504В
|
n-p-n
|
1
|
2
|
275
|
300
|
6
|
1 (10)
|
>15
|
1
|
100
|
100
|
20
|
-
|
30
|
300
|
125
|
-60…+125
|
