Характеристики

p-n-p
15
15
0.03
20...70
0.15
КТ-17
1200
Биполярный
Кремний
4830PWU69

Описание

Описание

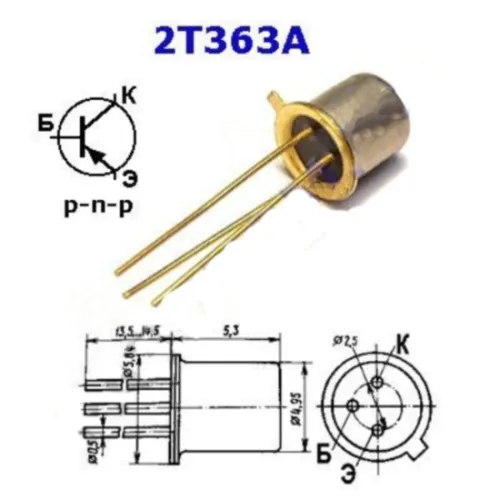

Транзисторы кремниевые эпитаксиально-планарные структуры p-n-p универсальные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.

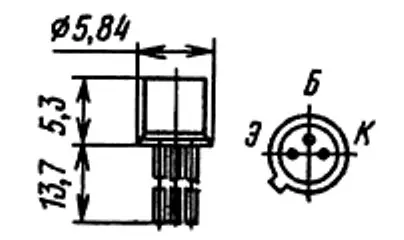

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на боковой поверхности корпуса.
Транзисторы КТ363АМ, КТ363БМ выпускаются в пластмассовом корпусе с гибкими выводами.
На корпусе наносится условная маркировка - две цветные точки:
   КТ363АМ - две розовые;
   КТ363БМ - розовая и желтая.
Масса транзистора в металлостеклянном корпусе не более 0,5 г, в пластмассовом не более 0,3 г


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
