Характеристики

p-n-p
60
50
0.6
30...120
0.3
KT-1-7
200
Биполярный
Кремний
4830PWU5K

Описание

Описание


Транзисторы кремниевые, эпитаксиально-планарные структуры p-n-p универсальные.
Предназначены для применения в усилителях высокой частоты и переключающих устройствах.

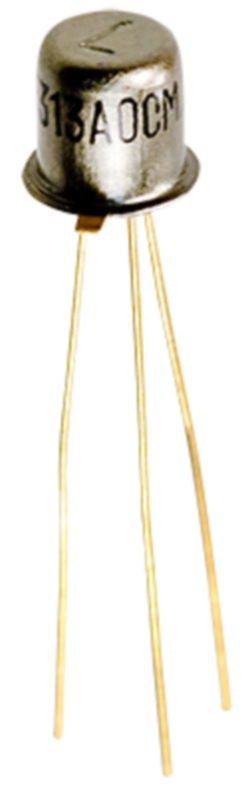

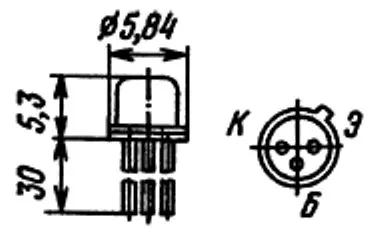

Выпускаются в металлостеклянном 2Т313А, 2Т313Б, КТ313А, КТ313Б и пластмассовом КТ313А1, КТ313Б1, КТ313В1, КТ313Г1 корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора в металлостеклянном корпусе не более 0,5 г, в пластмассовом корпусе не более 0,3 г.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
