Описание 2Т3130Д-9
2Т3130Д-9 транзистор кремниевый эпитаксиально-планарный структуры n-p-n усилительный. Предназначен для применения во входных каскадах малошумящих низкочастотных усилителей, в высокочастотных усилителях, генераторах, стабилизаторах напряжения герметизированной аппаратуры.

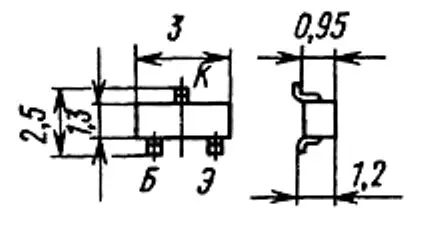

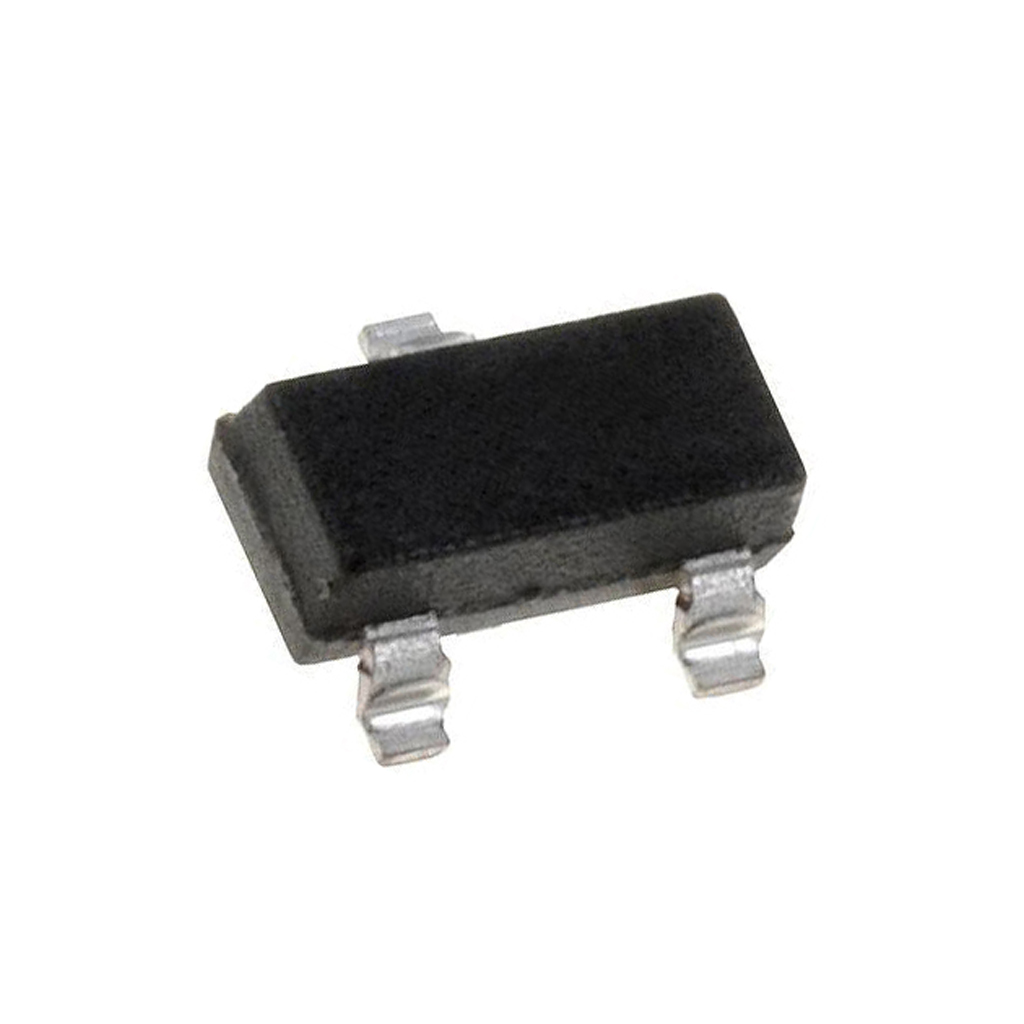

Выпускаются в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается в этикетке.
Транзисторы маркируются цветной меткой на корпусе:
КТ3130А9 - красной,
КТ3130Б9 - желтой,
КТ3130В9 - зеленой,
КТ3130Г9 - голубой,
КТ3130Д9 - синей,
КТ3130Е9 - белой.
Масса транзистора не более 0,1 г.
Параметры и характеристики 2Т3130Д-9
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
