Характеристики

n-p-n
15
0.03
40
0.15
КТЮ-3-1
500
Биполярный
Кремний
4830PWU52

Описание

Описание


Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n переключательные и усилительные с ненормированным коэффициентом шума.
Предназначены для применения в переключающих устройствах.

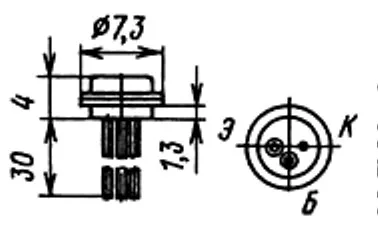

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип приборов 2Т306А-2Т306Г и КТ306А-КТ306Д указывается на корпусе.
На приборах в пластмассовом корпусе маркировка указывается в сокращенном виде: 306А, 306Б, 306В, 306Г, 306Д.
Масса транзистора не более 0,65 г. в металлостеклянном корпусе и не более 0,5 г в пластмассовом корпусе.


Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
