Характеристики

2013
n-fet
KT-42
20
0.7
6.5
112
Полевой
Кремний
4830PWU3H

Описание

Описание

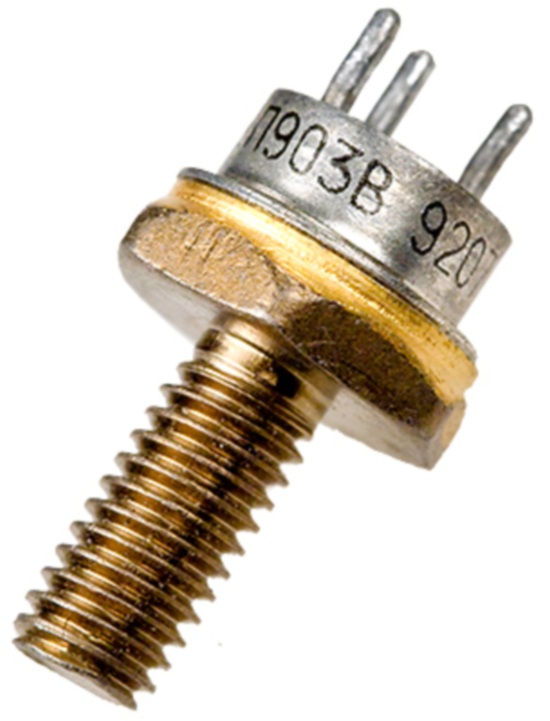

Транзисторы 2П903А кремниевые эпитаксиально-планарные полевые с каналом n-типа и затвором в виде обратно смещенного p-n перехода высокочастотные универсальные.
Предназначены для применения в приемопередающих и переключающих устройствах.

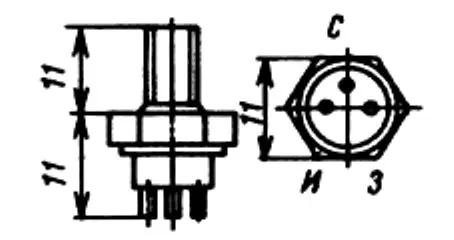

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Транзисторы 2П903А-5, 2П903Б-5, 2П903В-5 выпускаются в виде кристаллов с контактными площадками без кристаллодержателя и без выводов для применения в гибридных интегральных микросхемах.
Тип прибора указывается в этикетке.
Масса транзистора в металлокерамическом корпусе не более 6 г, кристалла не более 0,0002 г.


Параметры и характеристики транзистора 2П903А:


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
