ТПП231-220-400В трансформатор

Описание

Трансформатор ТПП231-220-400 — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор ТПП231-220-400 осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Параметры и характеристики:

Трансформаторы питания однофазные низковольтные ТПП231-220-400 предназначены для работы в электрических источниках питания радиоэлектронной аппаратуры при напряжениях сети 220 В частотой 400 Гц.
Трансформаторы охватывают широкий диапазон напряжений от 0,06 до 220 В и токов от 0,02 до 31,2 А при мощности от 1.65 до 450 В*А.

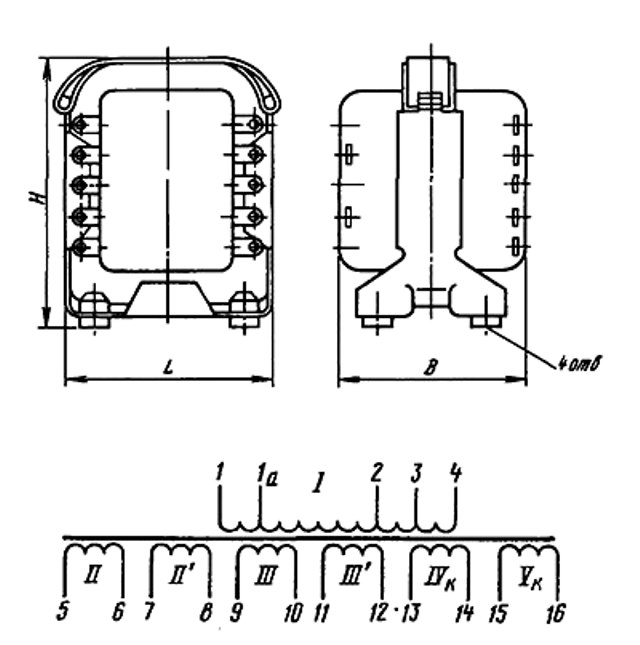

Трансформаторы типа ТПП имеют четыре основные и две компенсационные обмотки, обеспечивающие получение различных токов и напряжений.
Последовательным или  параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.470.001 ТУ.

Основные технические характеристики трансформаторов типа ТПП с частотой сети питания 400 Гц:
• Номинальная мощность ...... от 0,35 до 450 В*А;
• Напряжение питания сети, частотой 400 Гц ...... 40; 115; 220 В;
• Выходные напряжения ...... от 1,094 до 356 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,21 до 31,2 А;
• Количество обмоток ...... от 2 до 7 шт.;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 12000 часов;
• Срок сохраняемости ...... 12 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %.
• Габаритные размеры ...... от 40х35х33 до 96х102х108мм;
• Масса ...... от 55 до 2000 г.
