Описание

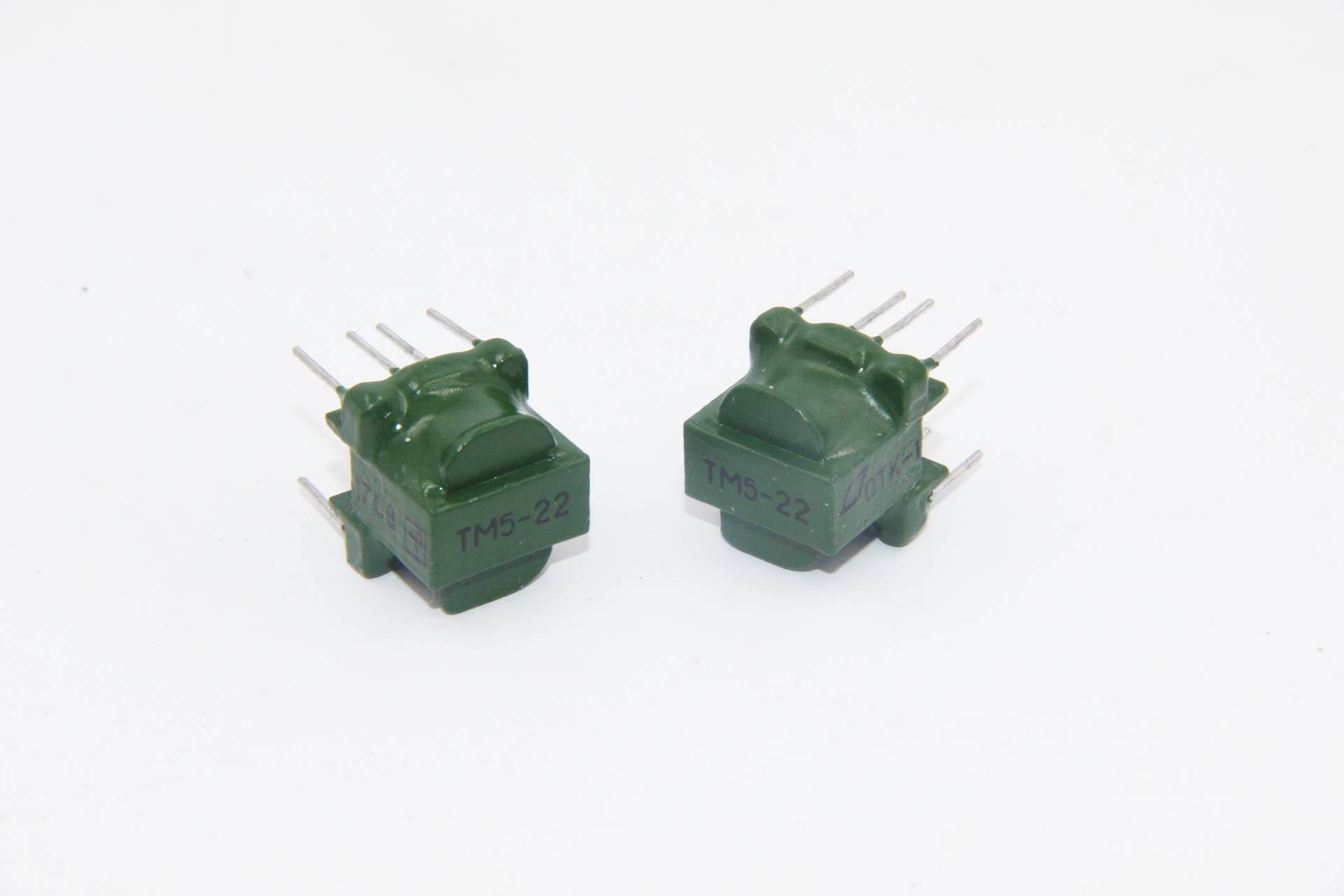

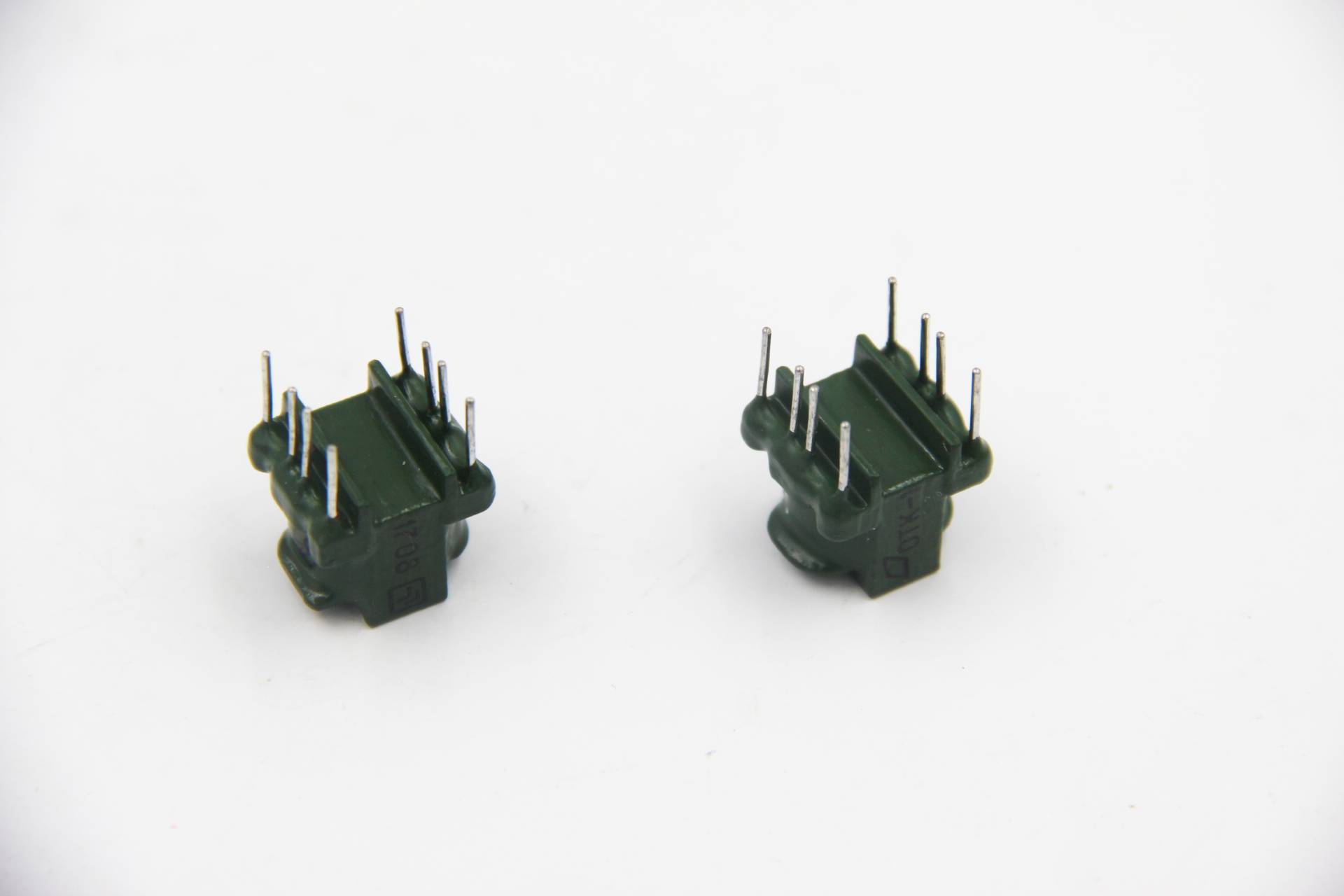

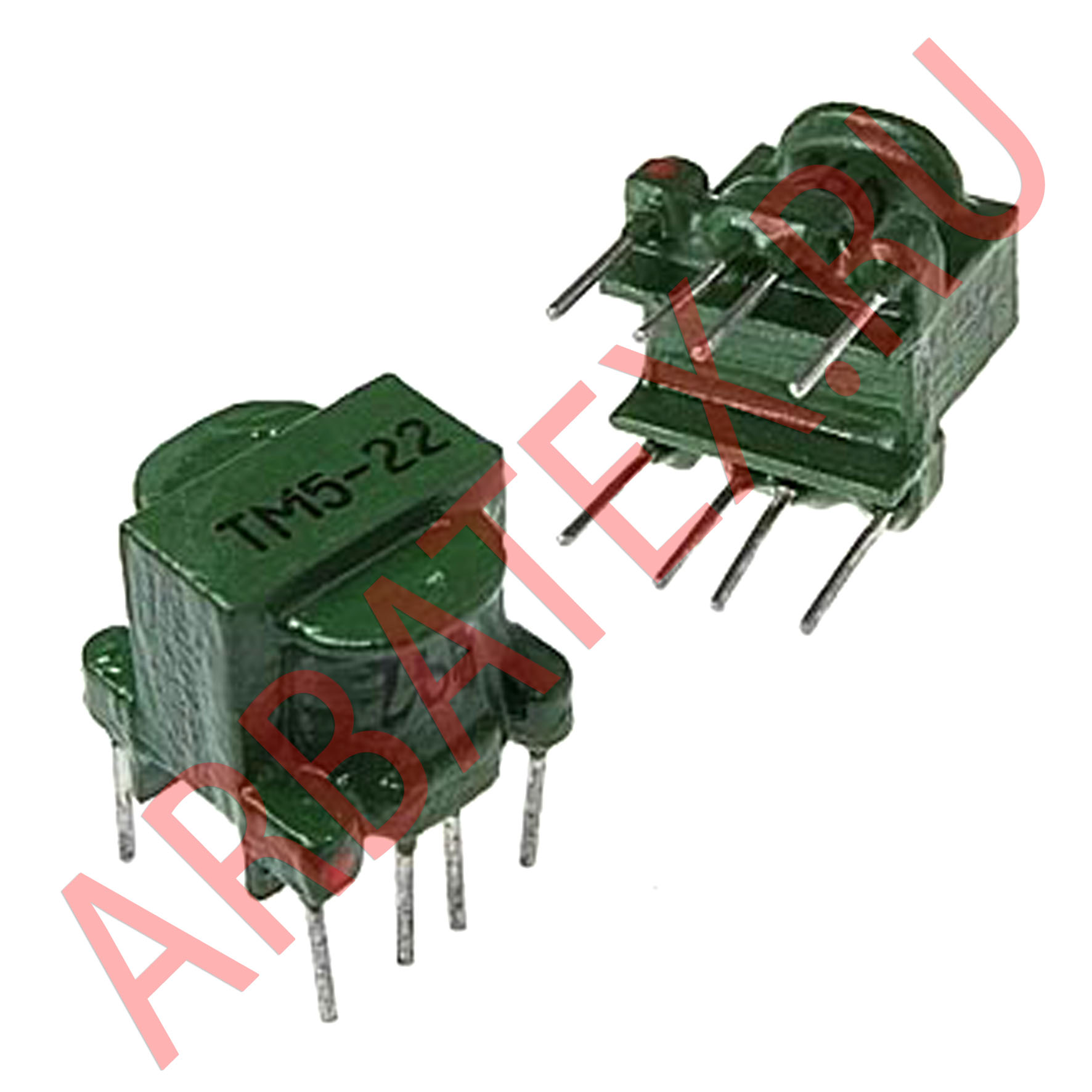

Трансформатор ТМ5-22 — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Трансформатор ТМ5-22 осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.
Параметры и характеристики:
Маломощные согласующие трансформаторы ТМ5-22 предназначены для согласования внутреннего сопротивления источника сигнала с входным сопротивлением каскадов УЗЧ в устройствах, выполненных совместно с ламповыми и полупроводниковыми приборами в диапазоне эффективно воспроизводимых частот 100...10000 Гц с неравномерностью частотной характеристики на граничных частотах не более 3 дБ и коэффициентом нелинейных искажений не более 3 %.
Трансформаторы используются в низкочастотных трактах РЭА и АСС промышленного и бытового назначения.

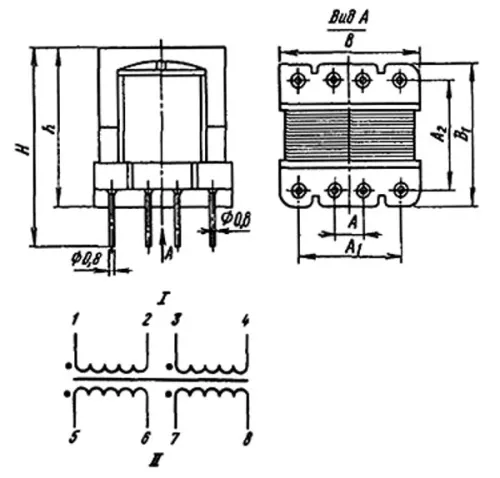

Трансформаторы ТМ5-22 имеют проволочные выводы для установки на печатных платах и крепления на них с помощью распайки выводов.
Трансформаторы изготавливаются с учетом воздействия на них механических и климатических факторов во всеклиматическом исполнении.
Основные технические характеристики трансформатора типа ТМ5:
• Диапазон эффективно воспроизводимых частот ...... 100... 10000 Гц;
• Неравномерность частотной характеристики на граничных частотах 100 и 10000 Гц ...... не более 3 дБ;
• Коэффициент нелинейных искажений в диапазоне частот 100...10000 Гц ...... не более 3 %;
• Номинальная мощность трансформаторов ...... 0,002...6 В*А;
• Сопротивление изоляции между первичной и вторичной обмотками, а также между каждой обмоткой и обоймой ...... не менее 1000 МОм;
• Максимальное испытательное напряжение на первичной обмотке ...... не менее 100 В;
• Максимальное отклонение коэффициента трансформации ...... 5 %;
• КПД ...... 0,86;
• Температура окружающей среды ...... -60...+125 °С.
