ТА113-220-400В трансформатор

Описание

Трансформатор ТА113-220-400 — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор ТА113-220-400 осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Параметры и характеристики:

Трансформаторы анодные малогабаритные ТА113-220-400 предназначены для работы в электрических источниках питания радиоэлектронной аппаратуры,
изготавливаемой на электровакуумных и полупроводниковых приборах при напряжениях сети 220 В частотой 400 Гц.
Изготавливают на стержневых и броневых магнитопроводах унифицированной конструкции, мощностью от 7,5 до 357 В*А с выходным напряжением 6...355 В на токи нагрузки 0,02...2,8 А.
Последовательным или  параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.471.000 ТУ.

Основные технические характеристики трансформаторов типа ТА с частотой сети питания 400 Гц:
• Номинальная мощность ...... от 7,5 до 357 В*А;
• Напряжение питания сети ...... 220 В;
• Выходные напряжения ...... от 6 до 355 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,02 до 2,8 А;
• Коэффициент полезного действия ...... 70-85 %;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;

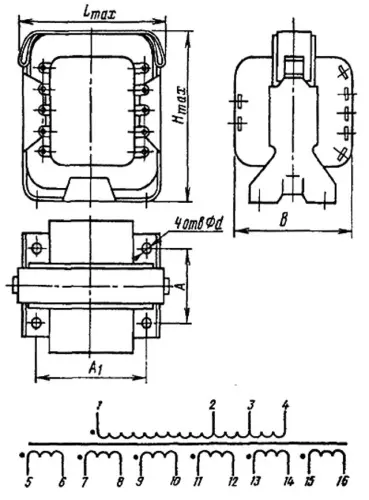

• Габаритные размеры ...... от 30х29х30 до 92х82х88 мм;
• Масса ...... от 35 до 2000 г.
