Описание

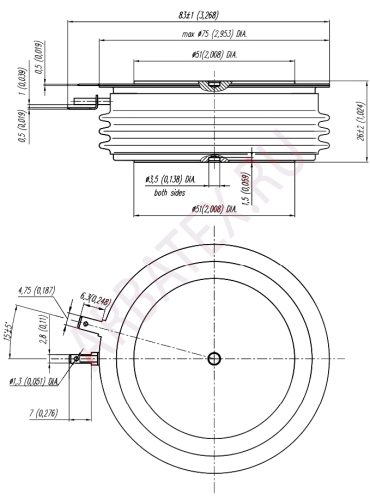

Тиристоры Т253-630-38 используется в применении в линиях переменного и постоянного тока разных преобразовательных устройств, а также в коммутирующих и инверторных линиях, преобразовательных установок, электровозов и в других видах электроподвижного состава.
Структура условного обозначения
Т012-Х-Х:
Т - тиристор;
0 - модификационный порядковый номер конструкции;
1 - диаметр корпуса;
2 - конструктивное исполнение корпуса;
Х - максимально допускаемый средний ток в открытом состоянии, А;
Х - класс напряжения;
Условия эксплуатации
Эксплуатация возможна при температурах окружающей среды от -60 до +55°С; атмосферное давление 86-106кПа; относительная влажность 100% при температуре в +35°С. Тиристоры Т253-630-38 с климатическим исполнением УХЛ могут работать, если на них выпал иний или началось его таяние; климатическое исполнение Т - устойчивость к воздействиям среды, которая заражена плесневыми грибками. Допускаются воздействия вибронагрузок в частотах от 0,5 до 100Гц с ускорением 10м/с2 и одиночных ударов длительностью 50мс и ускорением 40м/с2. Тиристоры Т253-630-38 используются в эксплуатации, где возможны взрывобезопасные и химически неактивные среды, условия которых, исключают воздействие разных излучений (электронного, нейтронного, g-излучения и т.д.). Рекомендуется охладитель О253. Безотказная работа тиристоров 0,98 на время наработки 25000ч.
Технические характеристики
Классы тиристоров
|
Т253-630-38
|
Средний прямой ток ITAV
|
630А
|
Повторяющееся импульсное напряжение в закрытом состоянии UDRM
|
3800В
|
Повторяющееся импульсное обратное напряжение URRM
|
Время выключения tq
|
250мкс
|
UDRM, URRM
|
3800В
|
Tj , °C
|
-60 ÷ 125
|
--
Хар-ки в проводящем состоянии
|
Импульсное напряжение в открытом состоянии, макс UTM
|
2.15В
|
Пороговое напряжение, макс UT(TO)
|
1.20В
|
Динамическое сопротивление в открытом состоянии, макс rT
|
0.950мОм
|
Ток включения, макс IL
|
1000мА
|
Ток удержания, макс IH
|
300мА
|
Хар-ки управления
|
Отпирающее постоянное напряжение управления, макс UGT
|
4.00В
|
2.50В
|
2.00В
|
Отпирающий постоянный ток управления, макс IGT
|
400мА
|
250мА
|
200мА
|
Неотпирающее постоянное напряжение управления, мин UGD
|
0.25В
|
Неотпирающее постоянный ток управления, мин IGD
|
10.00мА
|
Динамические хар-ки
|
Время задержки включения, tgd
|
2.50мкс
|
Время выключения, макс, tq
|
250мкс
|
