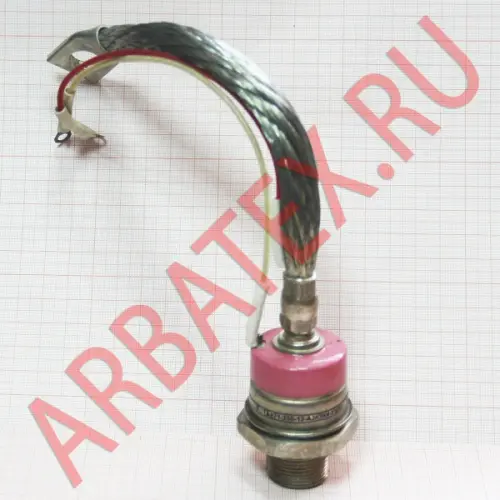

ТБ271-250-12-А2К3К4 тиристор

Описание

Тиристоры быстродействующие ТБ251, ТБ261, ТБ271 - штыревые тиристоры, регулируют и преобразовывают постоянный и переменный ток до 250А частотой до 20кГц в цепях с напряжением 300В - 1400В.
Основание тиристора является анодом, гибкий вывод - катодом.
Тиристоры собирают с охладителями при помощи резьбового соединения.
Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия.
Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Тиристоры серий ТБ251, ТБ261, ТБ271 имеют следующие типономиналы: ТБ251-80, ТБ251-100, ТБ261-125, ТБ261-160, ТБ271-200, ТБ271-250.
Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Охлаждение воздушное естественное или принудительное.
Рекомендуемые охладители для тиристоров О151.
Обозначение типономинала и полярность выводов приводятся на корпусе.

Рекомендации по монтажу силовых тиристоров:

Надёжность теплоотдачи и электрического контакта между сопрягаемыми поверхностями тиристора и охладителя во всём диапазоне температур обеспечивается соответствующим закручивающим моментом.
Перед сборкой следует провести визуальный осмотр контактных поверхностей на наличие механических повреждений и протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном).
Для улучшения параметров теплоотдачи перед сборкой сопрягаемые поверхности рекомендуется смазывать тонким слоем кремнеорганической теплопроводной пасты КПТ-8, что не является обязательным условием монтажа.
По окончании монтажа крепежные детали (гайки и шайбы) необходимо дополнительно обезопасить от воздействия коррозии.

Советы и рекомендации по эксплуатации силовых тиристоров:

Следует исключать возможность длительной эксплуатацию силовых тиристоров при их предельно допустимой нагрузке по всем параметрам.
При этом коэффициент запаса определяется необходимой степенью надежности устройства.
Замена вышедшего из строя силового тиристора осуществляется тиристором, параметры которого соответствуют параметрам заменяемого.
Процесс эксплуатации в среде с повышенным уровнем температурного режима должен сопровождаться принудительным охлаждением.
Для обеспечения нормальной теплоотводности рекомендуется периодическая очистка силовых тиристоров и охладителей от пыли и загрязнений.
Для выравнивания токов между параллельно соединенными силовыми тиристорами следует применять индуктивные делители тока (зачастую это тороидальный витой магнитопровод).
Наиболее популярные способы подключение: замкнутая цепь, схема с общим витком или с задающим тиристором.
Эффективность делителей тока при этом определяется сечением магнитопровода.
Предотвращение разбаланса напряжений при последовательном соединении силовых тиристоров осуществляется применением шунтирующих резисторов, подключаемых параллельно каждому тиристору.
Выравнивание напряжения в переходных режимах обеспечивается параллельным подключением к каждому тиристору конденсаторов.

Параметры и характеристики

Максимально допустимый средний прямой ток в открытом состоянии - 250 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В

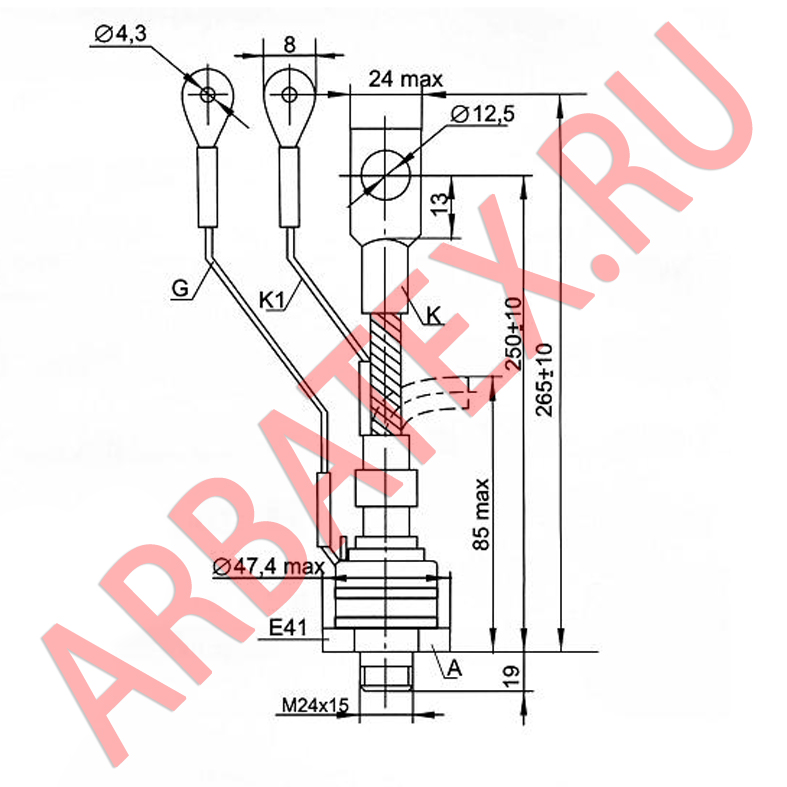

Габаритные размеры:
- общая длина - 31 мм
- длина шпильки - 11 мм
- резьба - М5
Масса тиристора не более 6 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды

Маркировка тиристоров Т271:

ТБ 271 - 100 - 14 А2 К3 УХЛ2 ТБ – Тиристор быстродействующий.
271 – Конструктивное исполнение, серия.
100 – Средний ток в открытом состоянии
14 – Класс по напряжению.
А2 – Критическая скорость нарастания напряжения в закрытом состоянии
К3 – Группа по времени выключения.
