Описание
Тиристоры КУ108Ж кремниевые, диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов большой мощности.

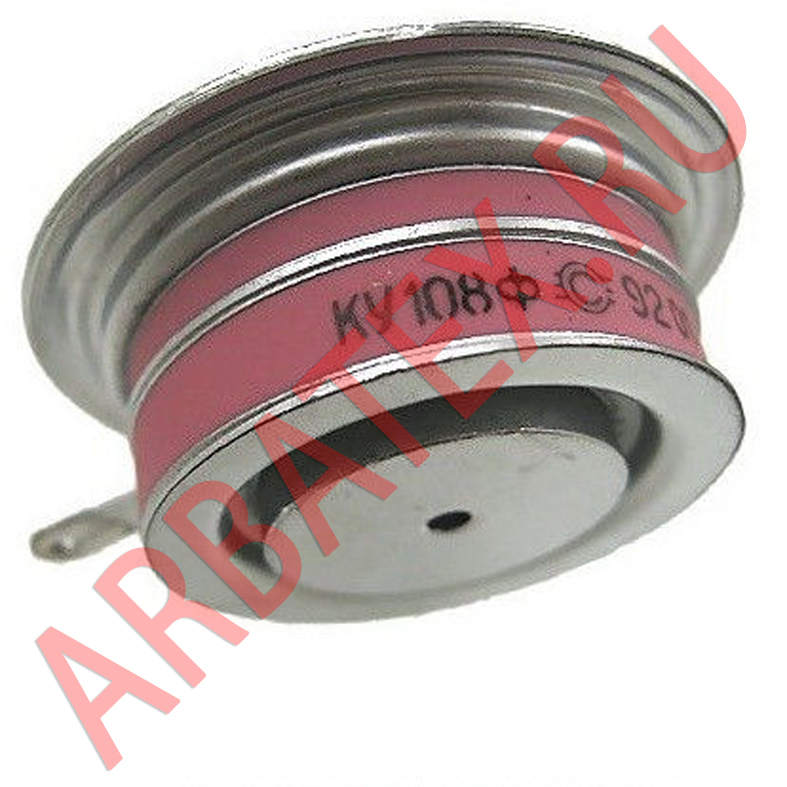

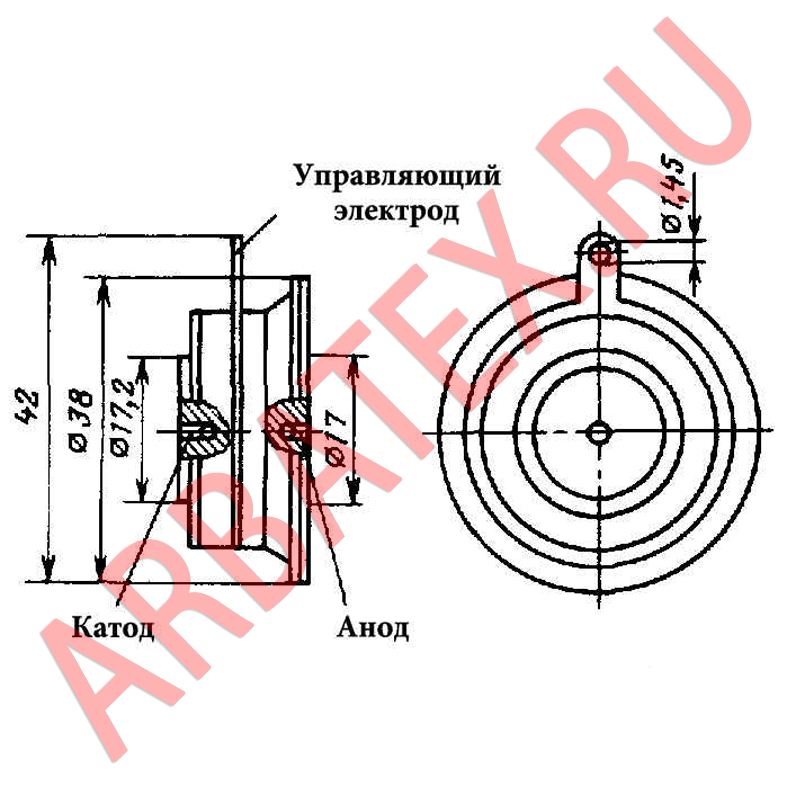

Выпускаются в металлокерамическом корпусе.
Тип прибора приводится на корпусе.
Масса тиристора не более 45 г, в сборе с прижимным устройством и радиатором не более 220 г.
Электрические параметры
Напряжение в открытом состоянии при Iос=5 А, не более |
4 В |
Импульсное напряжение в открытом состоянии при Iос.и=50 А и Iу.от.и=4,5 А, не более |
50 В |
Отпирающее импульсное напряжение управления при Iу.от.и=4,5 А, не более |
25 В |
Неотпирающее постоянное напряжение управления, не менее |
0,1 В |
Ток удержания Uзс=50 В, не более |
150 мА |
Неотпирающий постоянный ток управления, не менее |
5 мА |
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, не более |
2,5 мА |
Постоянный обратный ток при Uобр=Uобр.макс, не более |
3 мА |
Время включения при Uзс=Uзс.макс, Iос.и=50 А, Iу.от.и=4,5 А, dUзс/dt=20 В/мкс, не более: |
|
КУ108В, КУ108М, КУ108Н, КУ108Ф |
35 мкс |
КУ108Ж, КУ108С, КУ108Т, КУ108Ц |
100 мкс |
Время задержки при Uзс=Uзс.макс и Iос.и=50 А, не более |
0,5 мкс |
Время нарастания при Uзс=Uзс.макс и Iос.и=50 А, не более: |
|
КУ108В, КУ108Ж, КУ108М, КУ108С |
0,1 мкс |
КУ108Н, КУ108Т, КУ108Ф, КУ108Ц |
0,3 мкс |
Общая емкость при Uзс=600 В, не более |
500 пф |
Предельные эксплуатационные данные
Постоянное напряжение в закрытом состоянии: |
|
КУ108В, КУ108Ж |
1000 В |
КУ108М, КУ108Н, КУ108С, КУ108Т |
800 В |
КУ108Ф, КУ108Ц |
600 В |
Постоянное обратное напряжение: |
|
КУ108В, КУ108Ж |
500 В |
КУ108М, КУ108Н, КУ108С, КУ108Т |
400 В |
КУ108Ф, КУ108Ц |
300 В |
Минимальное напряжение в закрытом состоянии |
25 В |
Обратное постоянное напряжение управления |
0,5 В |
Скорость нарастания напряжения в закрытом состоянии |
20 В/мкс |
Импульсный ток в открытом состоянии |
150 А |
Минимальный импульсный ток в открытом состоянии |
2 А |
Скорость нарастания тока в открытом состоянии |
500 А/мкс |
Прямой импульсный ток управления |
4,5 А |
Скорость нарастания прямого тока управления |
45 А/мкс |
Длительность импульса тока управления |
0,8...2 мкс |
Частота следования импульсов при длительности тока в открытом состоянии 0,55 мкс |
2000 Гц |
Длительность импульса тока в открытом состоянии |
0,5 мкс |
Импульсная рассеиваемая мощность управления |
150 Вт |
Тепловое сопротивление кристалл-корпус, не более |
6°С/Вт |
Температура окружающей среды |
-40...+80°С |
Параметры и характеристики
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
