ТЛ4-250-7-433

ТЛ4-250-7-433

Характеристики

700
250
700
283
20
М30
Воздушное
Штыревое
48Q0V6SZL

Описание

Описание


ТЛ4-250-7 - лавинный тиристор штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии,
а также в других цепях постоянного и переменного тока различных силовых установок частотой до 500 Гц.

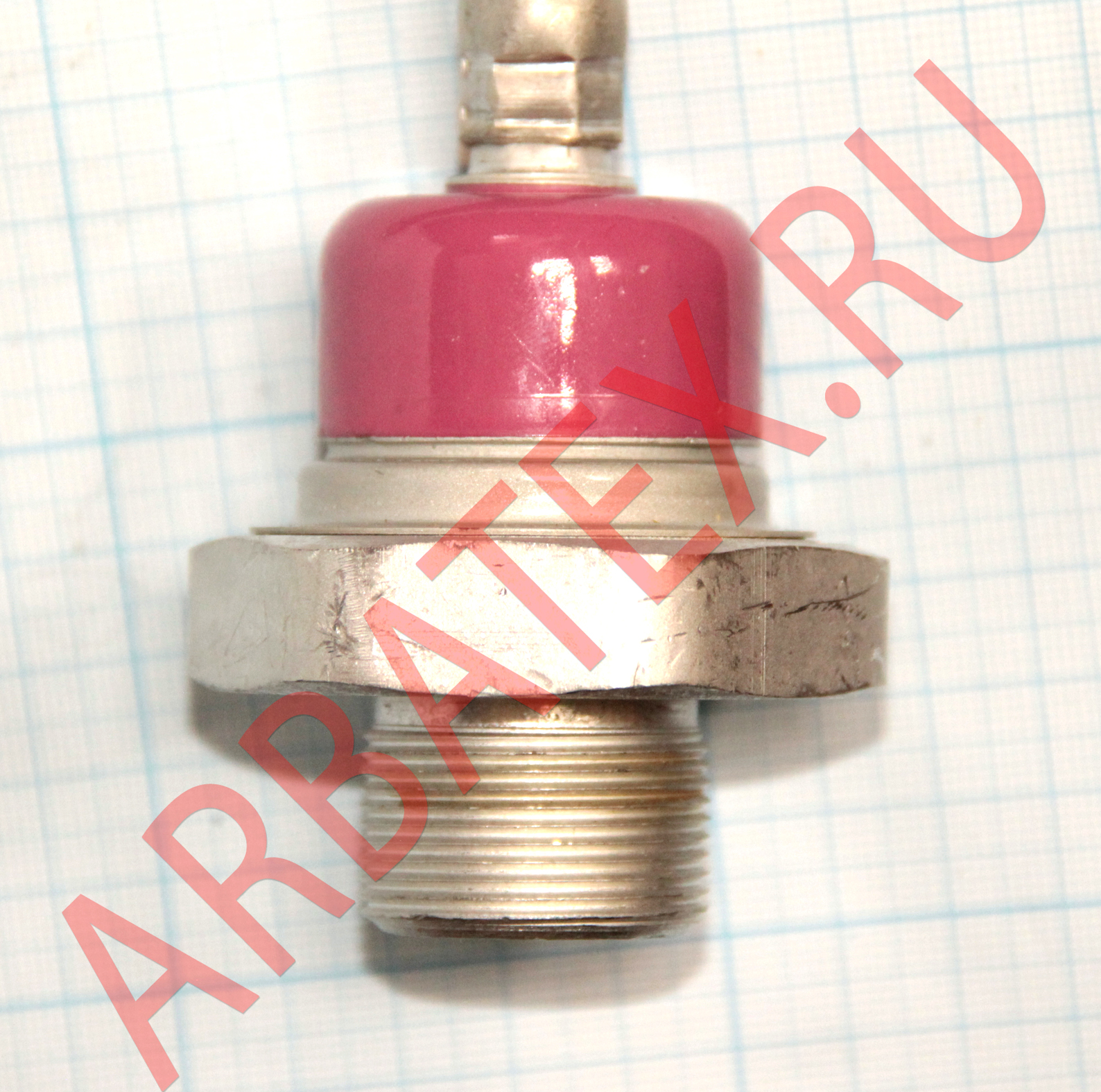

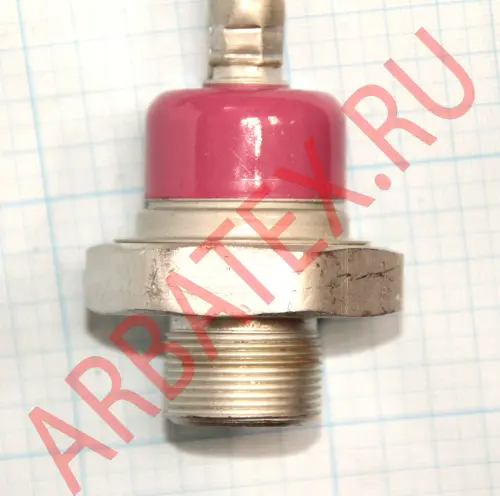

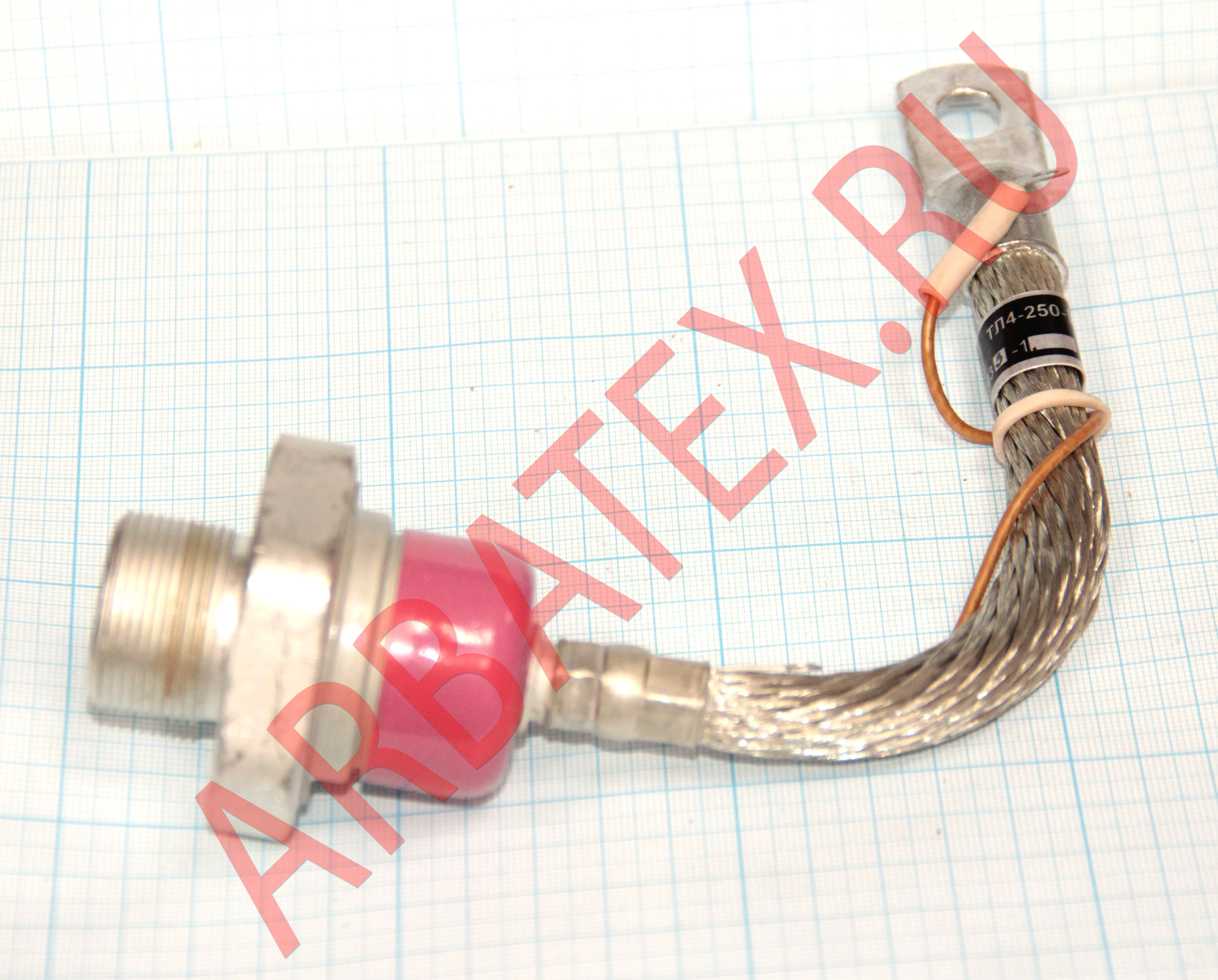

Выпускаются в металлокерамическом корпусе с гибким выводом.

Параметры и характеристики


Максимально допустимый средний ток в открытом состоянии - 250 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 700 В
Охлаждение воздушное естественное или принудительное.

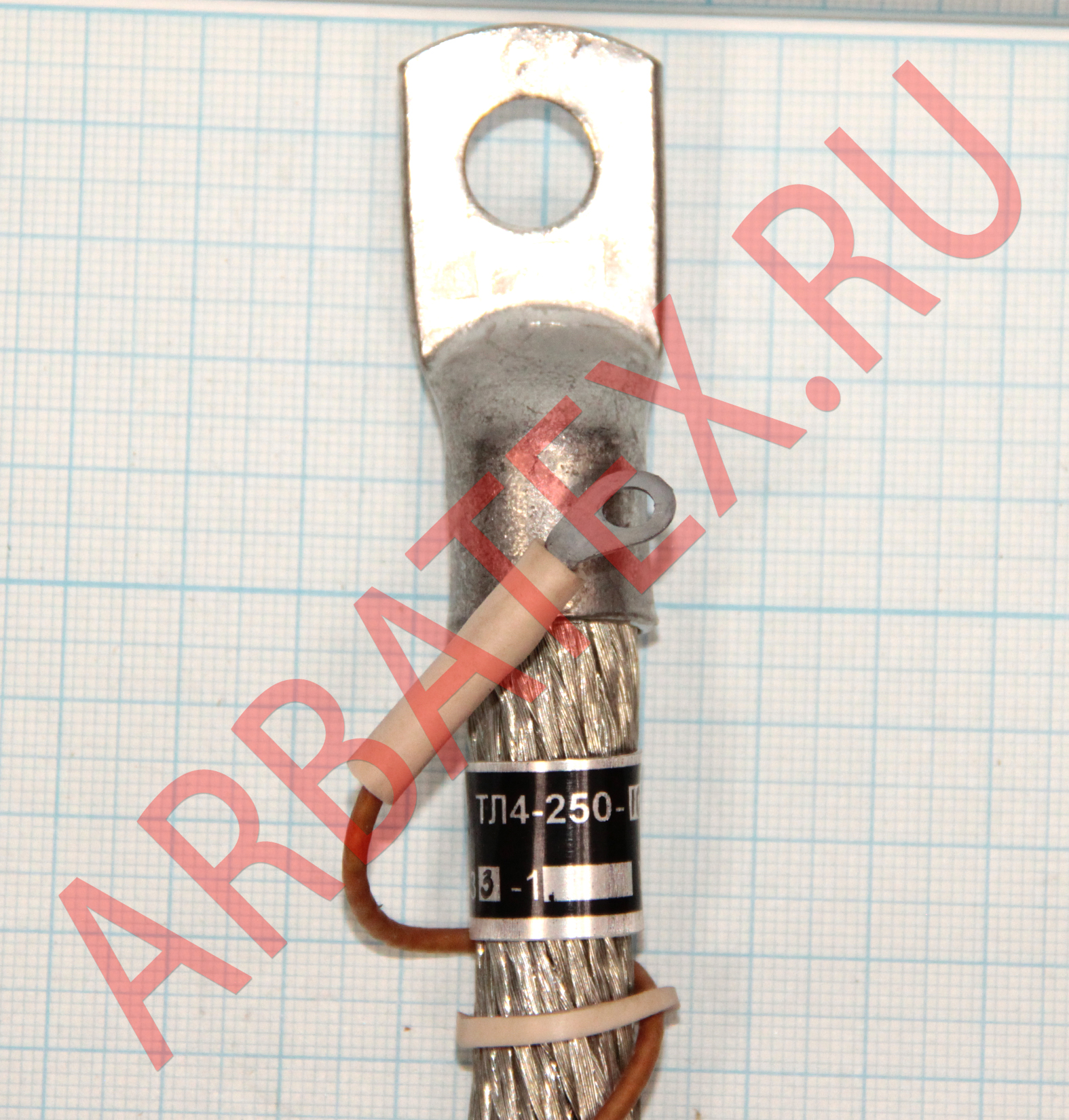

Обозначение типономинала приводится на корпусе или на специальной бирке.

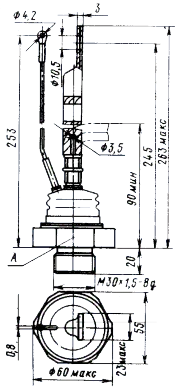

Габаритные размеры:
- общая длина - 283 мм
- длина шпильки - 20 мм
- резьба - М30

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
