КУ201Л тиристор

Каталог Тиристоры КУ201Л тиристор

КУ201Л тиристор

Каталог Тиристоры КУ201Л тиристор

Характеристики

0.014
не более 5000
-60...+125
300
2
5
не более 100
не более 6
не более10
не более 100
48Q0V6CRT

Описание

Описание


Тиристоры кремниевые КУ201Л, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации больших напряжений малыми управляющими сигналами.

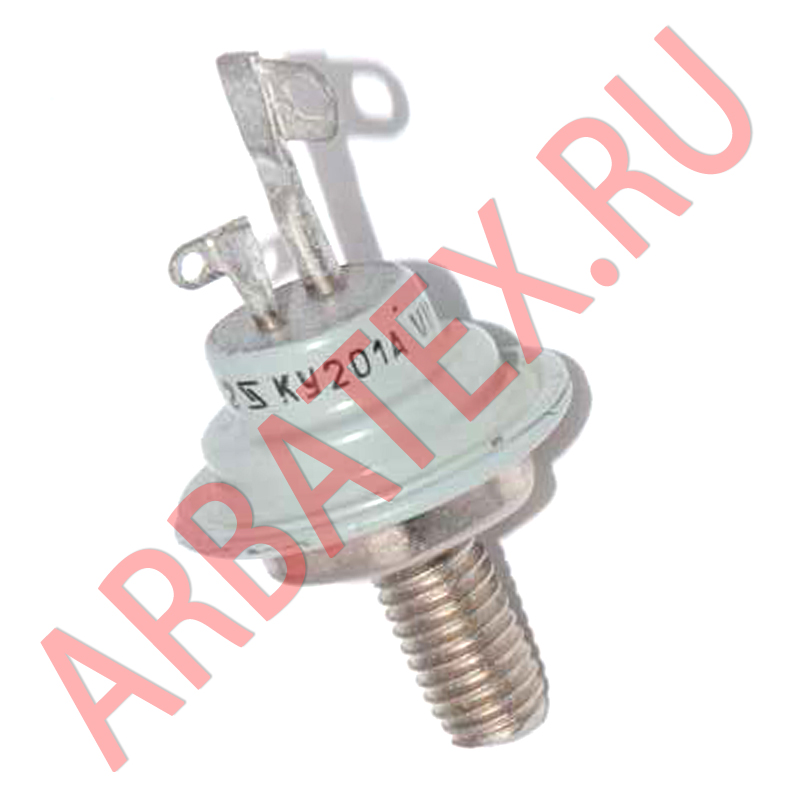

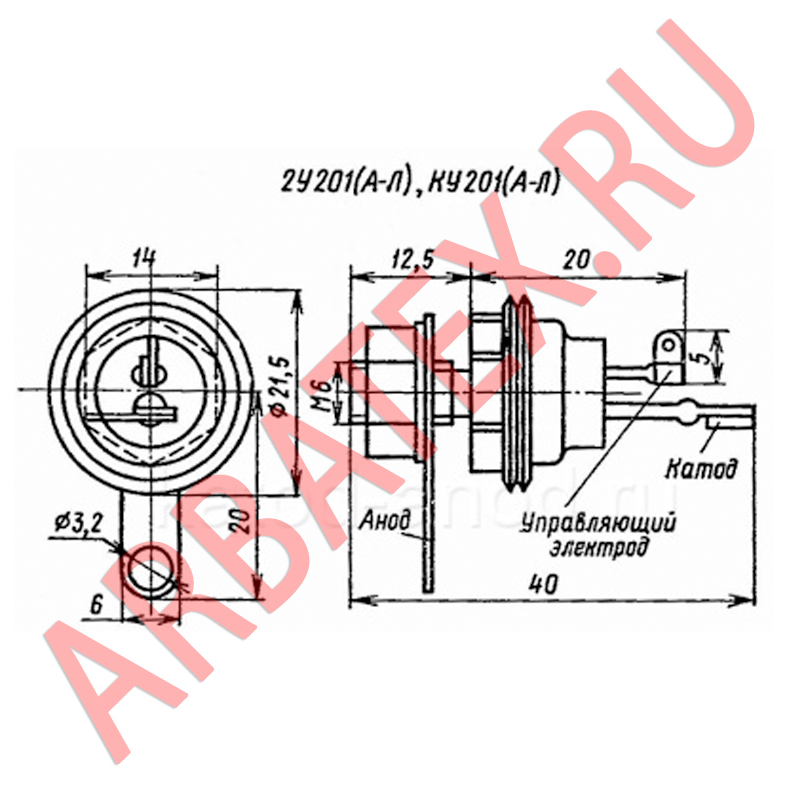

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.

Параметры и характеристики


Электрические параметры

Напряжение в открытом состоянии при Iос=2 А, не более:
при Т=+25°С 2 В
при Т=-60°С 2,5 В
Отпирающее постоянное напряжение управления при Iу.от=100 мА, Uзс=10 В и Т=-60°С, не более 6 В
Отпирающий постоянный ток управления при Uзс=10 В и Iос=2А:
при Т=-60°С, не более 100 мА
при Т=Тк.макс, не более 2 мА
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс и Т=-60°С Тк.макс, не более 5 мА
Постоянный обратный ток при Uобр=Uобр.макс, Т=-60°C...Тк.макс не более 5 мА
Ток удержания при Uзс=10 В, не более 100 мА
Время включения при Uзс=25 В для 2У201А, 2У201Б, КУ201А, КУ201Б; Uзс=50 В для остальных типов, Iос=2 А, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц и tу.ф=1мкс, не более 10 мкс
Время выключения при Uзс=Uзс.макс, Iос=2 А, tи=50 мкс, tу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более 100 мкс
Общая емкость, не более 500 пФ

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
2У201А, 2У201Б, КУ201А, КУ201Б 25 В
2У201В, 2У201Г, КУ201В, КУ201Г 50 В
2У201Д, 2У201Е, КУ201Д, КУ201Е 100 В
2У201Ж, 2У201И, КУ201Ж, КУ201И 200 В
2У201К, 2У201Л, КУ201Л, КУ201Л 300 В
Постоянное обратное напряжение:
2У201Б, КУ201Б 25 В
2У201Г, КУ201Г 50 В
2У201Е, КУ201Е 100 В
2У201И, КУ201И 200 В
2У201Л, КУ201Л 300 В
Отпирающее постоянное напряжение управления 10 В
Скорость нарастания напряжения в закрытом состоянии 5 В/мкс
Постоянный ток в открытом состоянии при Тк=-60...+70°С 2 А
Импульсный ток в открытом состоянии при Iос.ср?1 А и Тк=-60...+70°С
при tи?10 мкс 2 А
при tи?50 мкс и f=50 Гц 30 А
Прямой постоянный ток управления 200 мА
Прямой импульсный ток управления при tи?50 мкс и f=50 Гц 350 мА
Обратный постоянный ток управления при Тк=-60...+70°С 5 мА
Скорость нарастания тока в открытом состоянии 3 А/мкс
Средняя рассеиваемая мощность:
при Тк=-60...+70°С 4 Вт
при Тк.макс 0,25 Вт
Средняя рассеиваемая мощность управления при Тк=-60...+70°С 1 Вт
Температура корпуса:
2У201А-2У201Л +110°С
КУ201А-КУ201Л +85°С
Температура окружающей среды:
2У201А-2У201Л -60...+100°С
КУ201А-КУ201Л -60...+75°С
Запрещается при монтаже прилагать к изолированным выводам тиристора усилия более 0,98 Н (0,1 кгс).
Пайка вывода катода допускается не ближе 7 мм от стеклянного изолятора, управляющего электрода - не ближе 3,5 мм в течение не более 3 с с температурой паяльника не свыше +260°С.
При эксплуатации тиристоров между катодом и управляющим электродом должен быть включен резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.
Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
