КУ110А тиристор

Каталог Тиристоры КУ110А тиристор

Характеристики

0.002
-60...+125
300
1.9
0.6
0.075
не более 0.3
0.3...0.6
не более 1
не более 40
48Q0V6CRH

Описание

Описание


Тиристоры кремниевые КУ110А, планарные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов малой мощности.

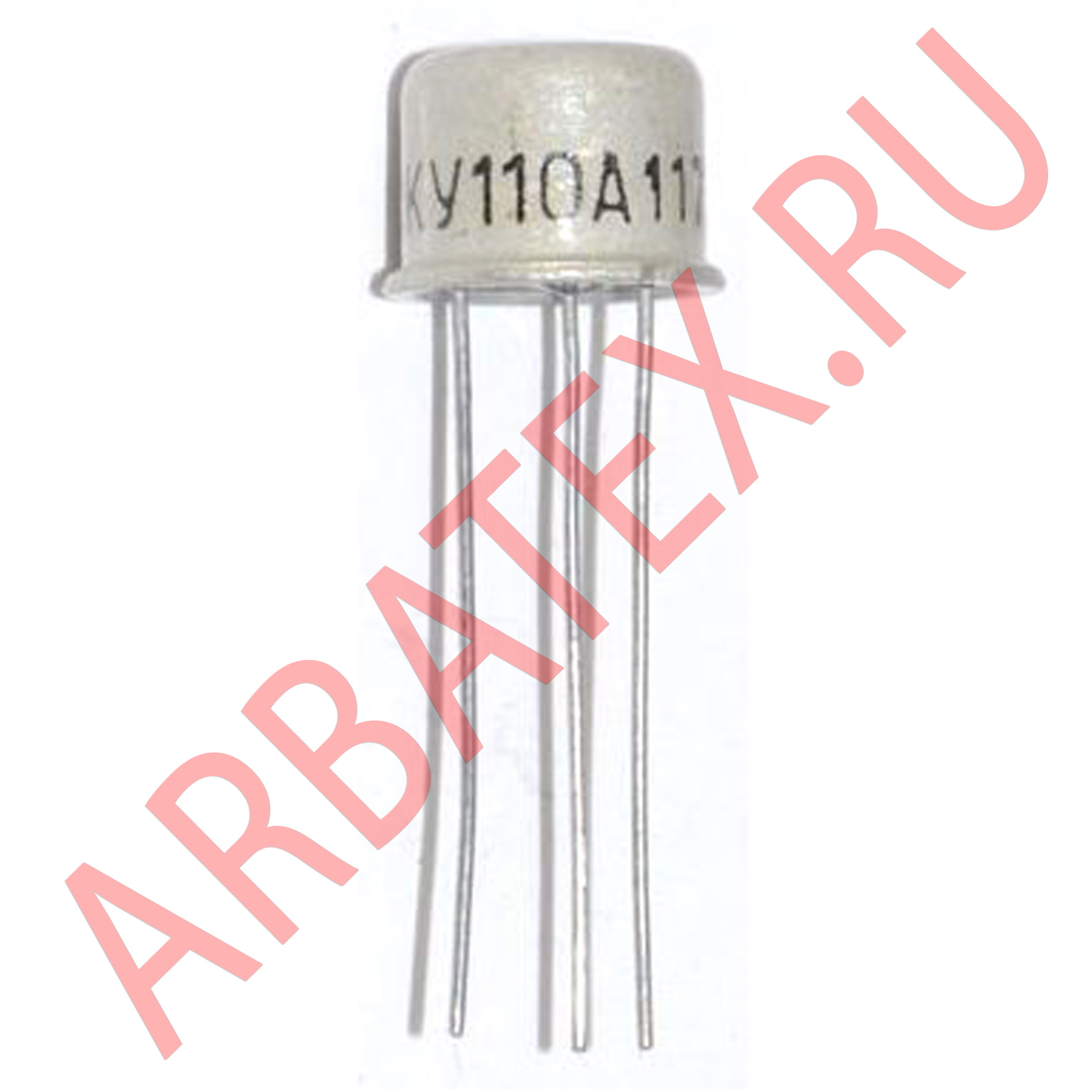

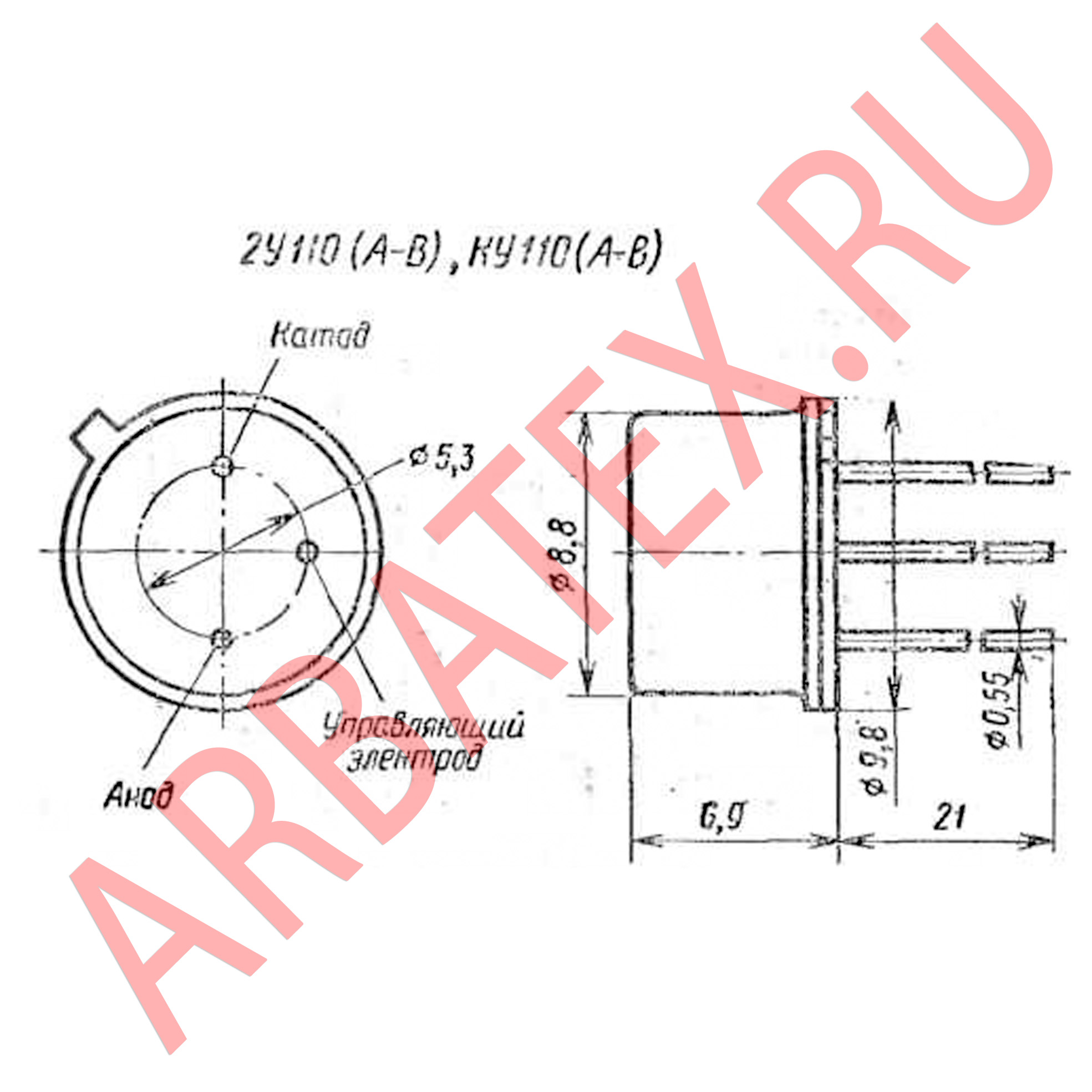

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.

Электрические параметры

Напряжение в открытом состоянии при Iос=300 мА, не более:
КУ110А, КУ110Б, КУ110В:
при Т=+25°С 1,9 В
при Т=-40°С 2,3 В
2У110А, 2У110Б, 2У110В при Т=-60...+25°С 2 В
Отпирающее постоянное напряжение управления при Uзс=10 В и Iос=25 мА:
при Т=+25°С:
2У110А, 2У110Б, 2У110В 0,35...0,6 В
КУ110А, КУ110Б, КУ110В 0,3...0,6 В
при Тмакс, не менее 0,05 В
при Тмин, не более 1 В
Ток удержания Uзс=10 В, не более:
при Т=+25°С:
КУ110А, КУ110Б, КУ110В 3,5 мА
2У110А, 2У110Б, 2У110В 6 мА
при Тмин:
КУ110А, КУ110Б, КУ110В 7,5 мА
2У110А, 2У110Б, 2У110В 10 мА
Отпирающий постоянный ток управления при Uзс=10 В и Iос=25 мА, не более:
при Т=+25°С:
КУ110А, КУ110Б, КУ110В 0,1 мА
2У110А, 2У110Б, 2У110В 0,3 мА
при Тмин:
КУ110А, КУ110Б, КУ110В 0,25 мА
2У110А, 2У110Б, 2У110В 0,5 мА
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, не более:
при Т=+25°С:
КУ110А, КУ110Б, КУ110В 0,075 мА
2У110А, 2У110Б, 2У110В 0,1 мА
при Тмакс:
КУ110А, КУ110Б, КУ110В 0,13 мА
2У110А, 2У110Б, 2У110В 0,2 мА
Время включения при Uзс=10 В, Iос=300 мА, не более 1 мкс
Время включения при Uзс=10 В, Iос=300 мА, не более:
КУ110А, КУ110Б, КУ110В 40 мкс
2У110А, 2У110Б, 2У110В 8 мкс

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии при Ry=200 Ом:
2У110А, КУ110А 300 В
2У110Б, КУ110Б 200 В
2У110В, КУ110В 100 В
Постоянное обратное напряжение 10 В
Постоянный ток в открытом состояния при Т=-60...+60°С для 2У110А, 2У110Б, 2У110В; Т=-40...+45°С для КУ110А, КУ110Б, КУ110В 300 мА
Импульсный ток в открытом состоянии при Т=-60...+60°С для 2У110А, 2У110Б, 2У110В; Т=-40...+45°С для КУ110А, КУ110Б, КУ110В:
при tи≤5 мс и Iос.ср=Iос.ср.макс 600 мА
при tи≤1 мкс, Iос.ср≤5 мА 50 А
Прямой постоянный ток управления при Т=-60...+60°С для 2У110А, 2У110Б, 2У110В; Т=-40...+45°С для КУ110А, КУ110Б, КУ110В 50 мА
Температура окружающей среды:
2У110А, 2У110Б, 2У110В -60...+125°С
КУ110А, КУ110Б, КУ110В -40...+85°С

Пайка выводов допускается не ближе 5 мм от корпуса.

Допускается подача обратного напряжения на управляющий электрод не более 3 В. При работе тиристора без смещения необходимо применять шунт между управляющим электродом и катодом сопротивлением не более 300 Ом.



Параметры и характеристики


Масса тиристора не более 2 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
