Описание
Тиристоры кремниевые 2У101Е, диффузионно-сплавные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.

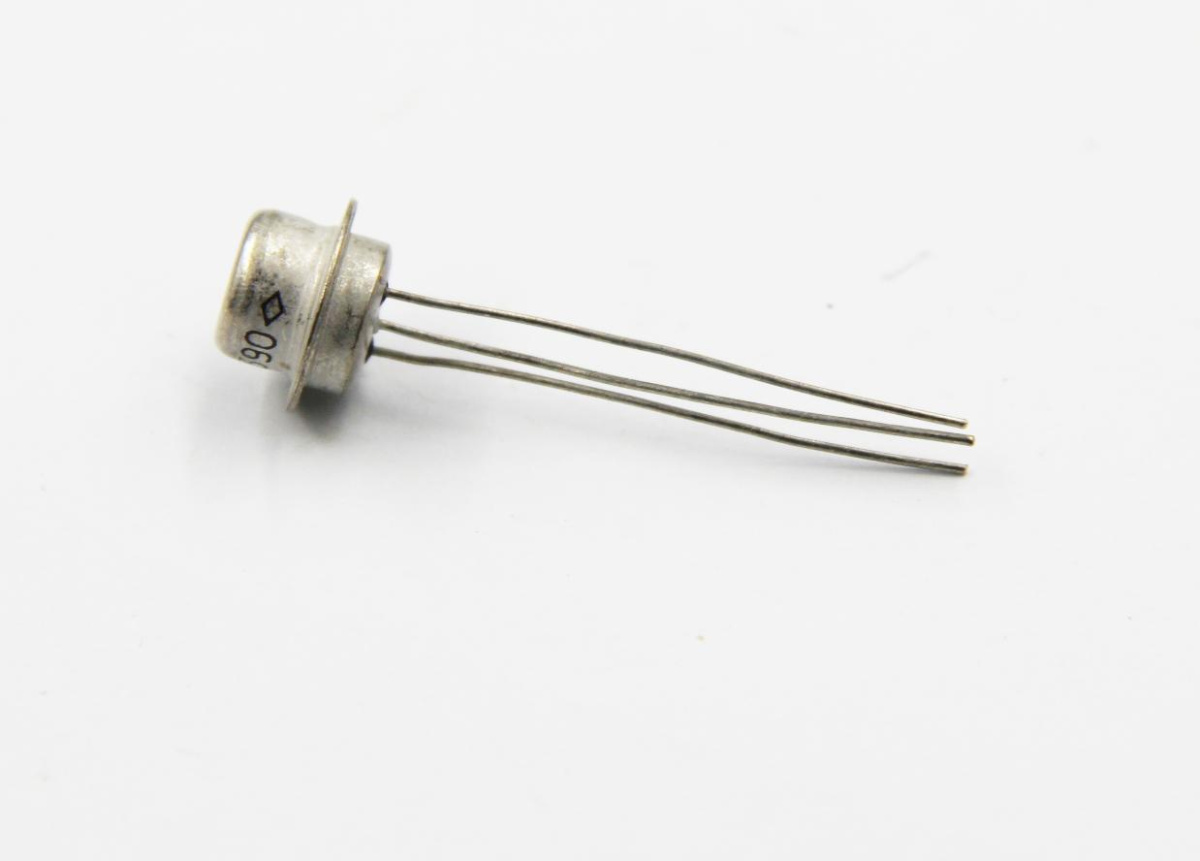

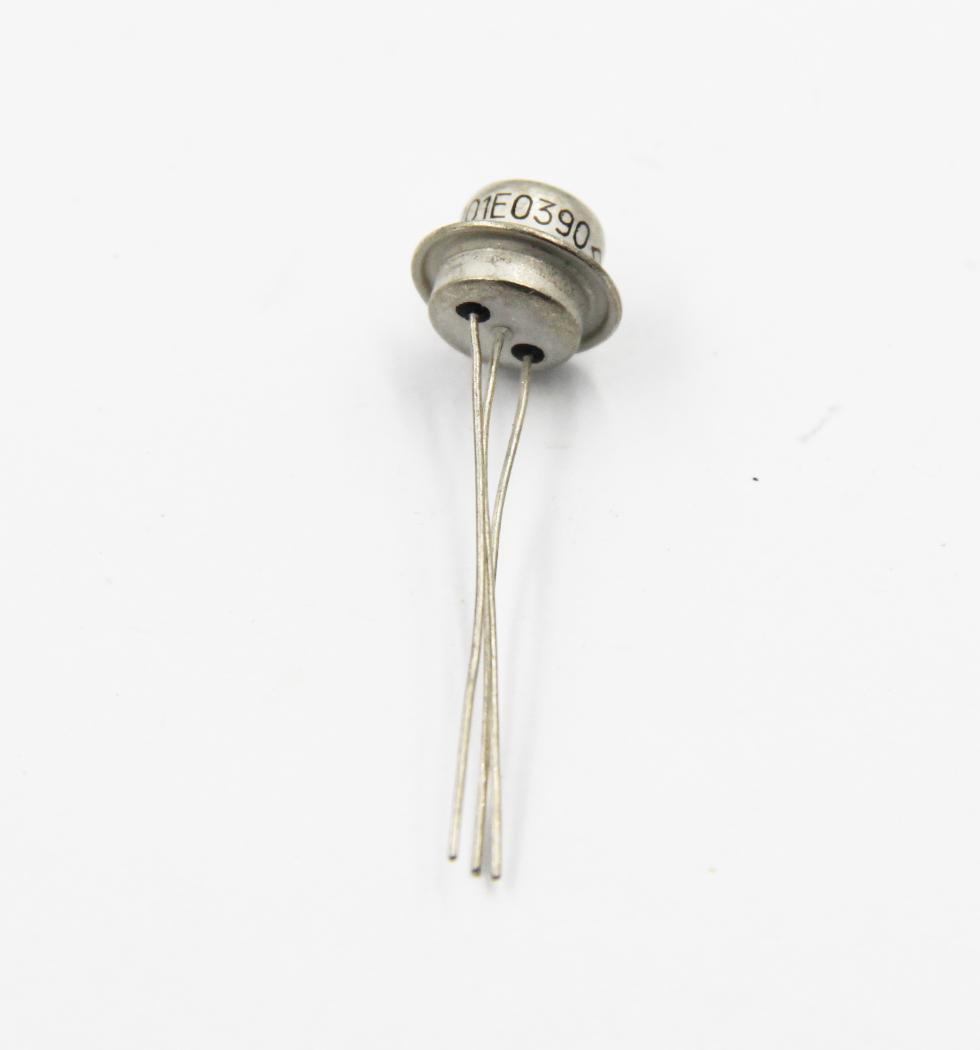

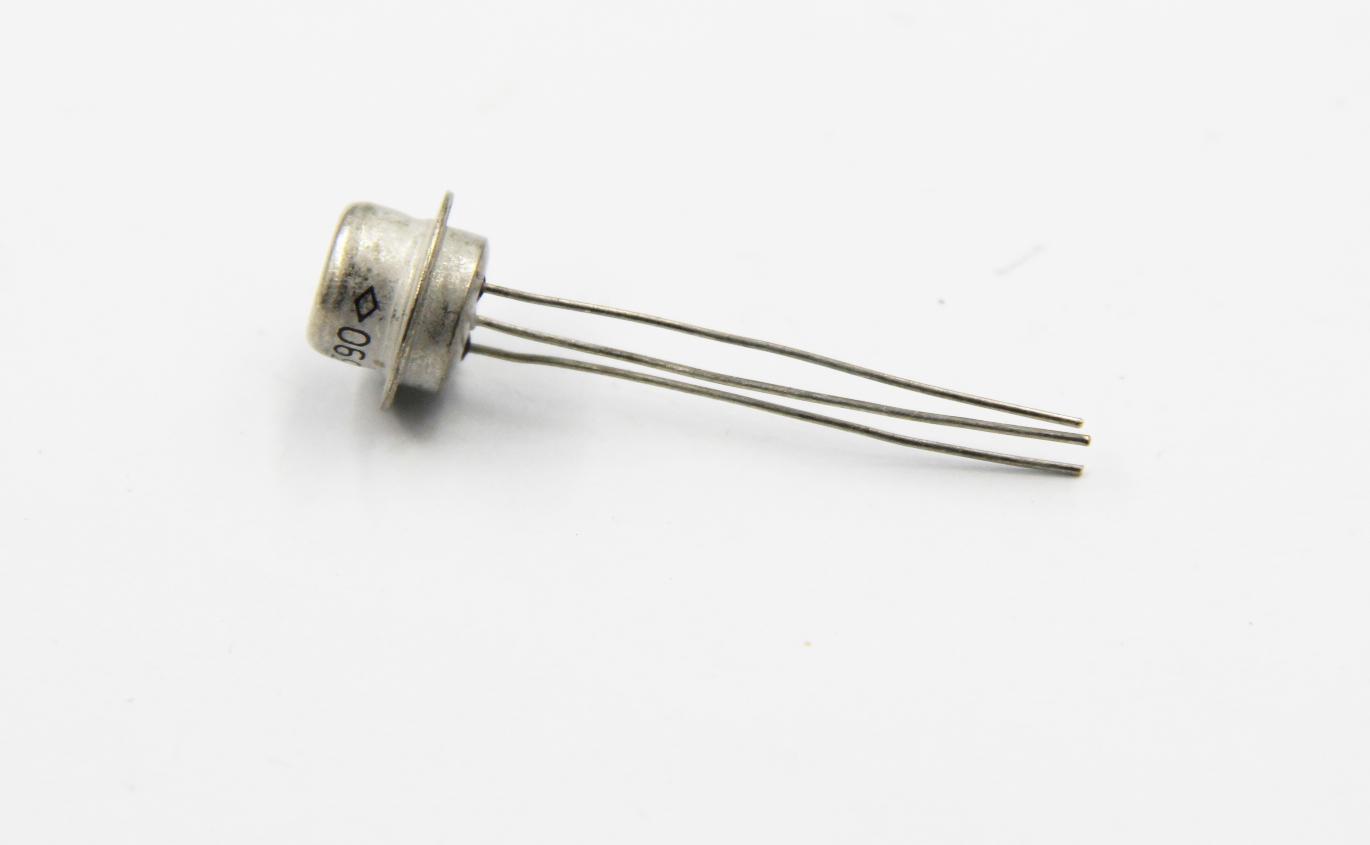

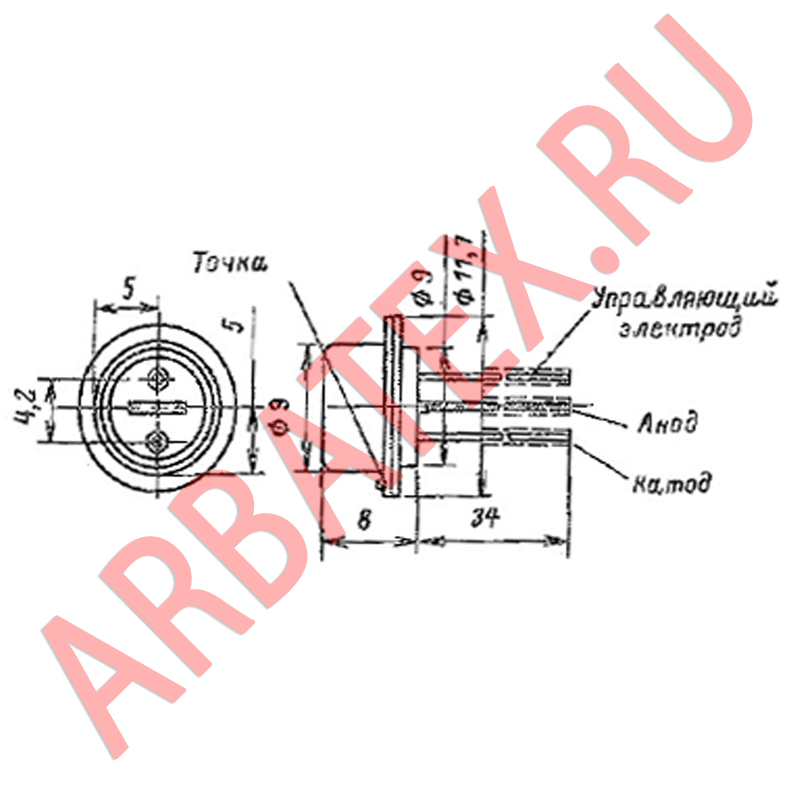

Выпускаются в металлостеклянном корпусе с гибкими выводами.

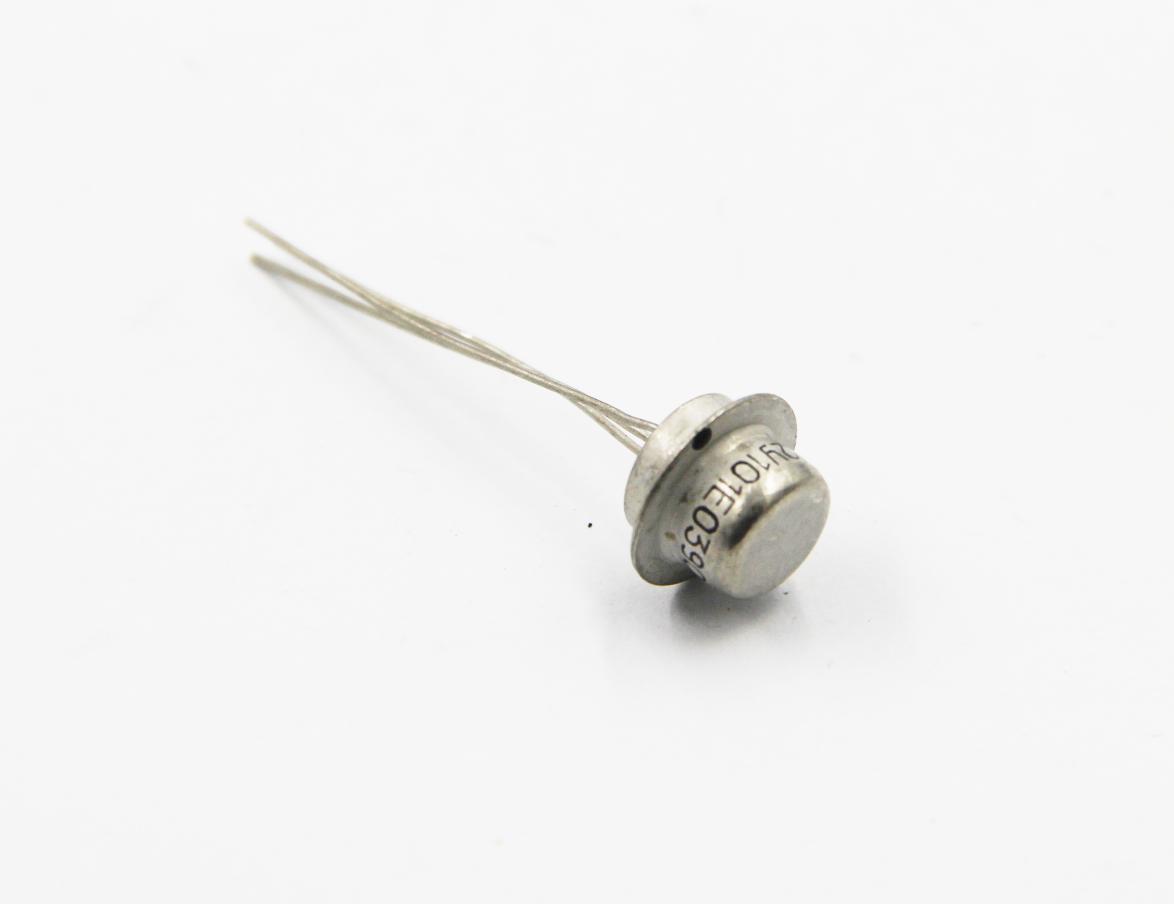

Тип прибора приводится на корпусе.
Электрические параметры
|
Напряжение в открытом состоянии при Т=-60°С, не более:
|
|
|
2У101А-2У101И при Iос.ср=75 мА
|
2,25 В
|
|
КУ101А-КУ101Е при Iос.ср=50 мА
|
2,5 В
|
|
Отпирающее постоянное напряжение управления при Uас=10 В и Т=-60°С...Тмакс:
|
|
|
2У101А, 2У101Б, 2У101Д
|
1,5...8 В
|
|
2У101Г, 2У101Е, 2У101Ж, 2У101И
|
0,25...4,5 В
|
|
КУ101А, КУ101Б, КУ101Г, КУ101Е
|
0,25...10 В
|
|
Отпивающий постоянный ток управления при Uэс=10 В и Т=-60°С...Тмакс:
|
|
|
2У101А, 2У101Б, 2У101Г, 2У101Д, 2У101Е, 2У101Ж, 2У101И
|
0,1...5 мА
|
|
КУ101А, КУ101Б, КУ101Г, КУ101Е
|
0,05...7,5 мА
|
|
Отпирающий импульсный ток управления при Uэс=10 В, не более:
|
|
|
при Т=+25°С, не более
|
12 мА
|
|
при Т=-60°С, не более
|
18 мА
|
|
Постоянный ток в закрытом состоянии при Uэс=Uэс.макс, не более:
|
|
|
2У101А-2У101И:
|
|
|
при Т=+25°С
|
0,15 мА
|
|
при Т=-60 и +125°С
|
0,5 мА
|
|
КУ101А-КУ101Е:
|
|
|
при Т=+25°С
|
0,3 мА
|
|
при Т=-60 и +85°С
|
1 мА
|
|
Постоянный обратный ток при Uобр=Uобр.макс, не более:
|
|
|
при Т=+25°С
|
0,15 мА
|
|
при Т=Тмакс и Т=-60°С
|
0,5 мА
|
|
Ток удержания при Iу.от=0 и Т=-60°С...Тмакс:
|
|
|
2У101А, 2У101Д, 2У101Ж
|
2...25 мА
|
|
2У101Б, 2У101Г, 2У101Е, 2У101И
|
0,5...8 мА
|
|
КУ101А-КУ101Е
|
0,5...25 мА
|
|
Время включения при Uэс=25 В, Iсс=50 мА и Iпр.у=20 мА, не более
|
2 мкс
|
|
Время выключения при Uэс=25 В и Iос=50 мА, не более
|
35 мкс
|
Предельные эксплуатационные данные
|
Постоянное напряжение в закрытом состоянии:
|
|
|
2У101А, 2У101Б, 2У101Ж, 2У101И, КУ101А, КУ101Б
|
50 В
|
|
2У101Г, КУ101Г
|
80 В
|
|
2У101Д, 2У101Е, КУ101Е
|
150 В
|
|
Постоянное обратное напряжение:
|
|
|
2У101А, 2У101Ж, КУ101А
|
10 В
|
|
2У101Б, 2У101И, КУ101Б
|
50 В
|
|
2У101Г, КУ101Г
|
80 В
|
|
2У101Д, 2У101Е, КУ101Е
|
150 В
|
|
Обратное постоянное напряжение управления
|
2 В
|
|
Минимальное напряжение в закрытом состоянии
|
10 В
|
|
Постоянный или средний ток в открытом состоянии:
|
|
|
при Т=-60...+70°С для 2У101А-2У101И
|
75 мА
|
|
при Т=-60...+50°С для КУ101А-КУ101Е
|
75 мА
|
|
Импульсный ток в открытом состоянии:
|
|
|
при tи≤0,05 с и Iос.ср≤50 мА
|
300 мА
|
|
при tи≤10 с и Iос.ср≤50 мА
|
150 мА
|
|
при tи≤10 мкс и Iос.ср≤5 мА
|
1000 мА
|
|
Прямой постоянный ток управления
|
15 мА
|
|
Импульсная рассеиваемая мощность управления:
|
|
|
при tи≤10 мкс и Ру.ср≤25 мВт
|
0,5 Вт
|
|
при tи≤20 мкс и Ру.ср≤25 мВт
|
0,2 Вт
|
|
Средняя рассеиваемая мощность при Т=-60...+50°С
|
150 мВт
|
|
Скорость нарастания напряжения в закрытом состоянии
|
100 В/мкс
|
|
Защитный показатель при Т=-60...+70°С, Iос.и≤5 А, число включений не более 10000
|
5*10-8 А2*с
|
|
Температура окружающей среды:
|
|
|
2У101А-2У101И
|
-60...+125°С
|
|
КУ101А-КУ101Е
|
-60...+85°С
|
Параметры и характеристики
Масса тиристора не более 2,25 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
