Описание
Тиристоры кремниевые 2У101Д, диффузионно-сплавные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.

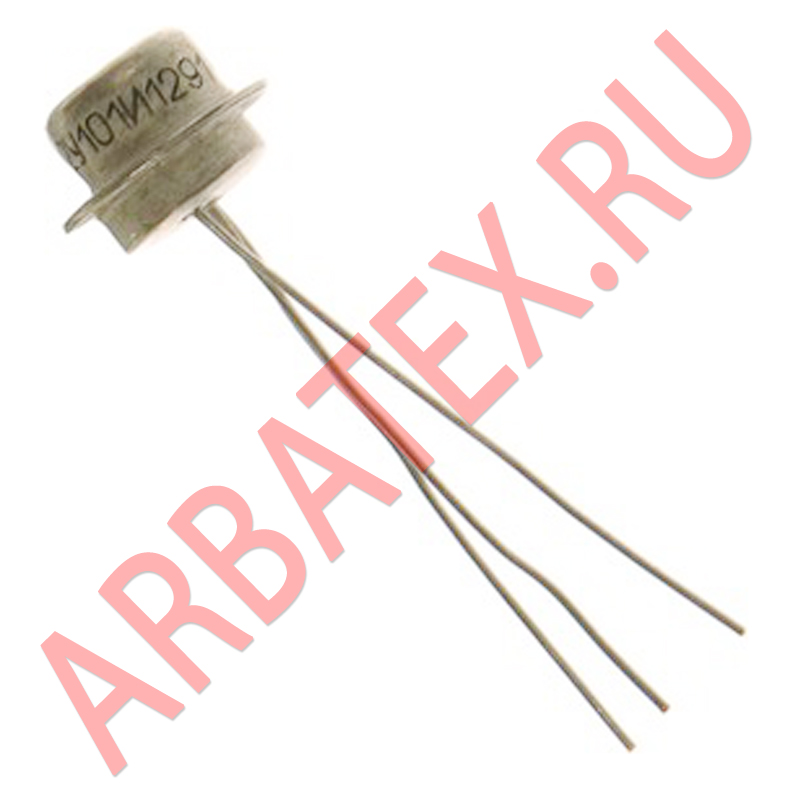

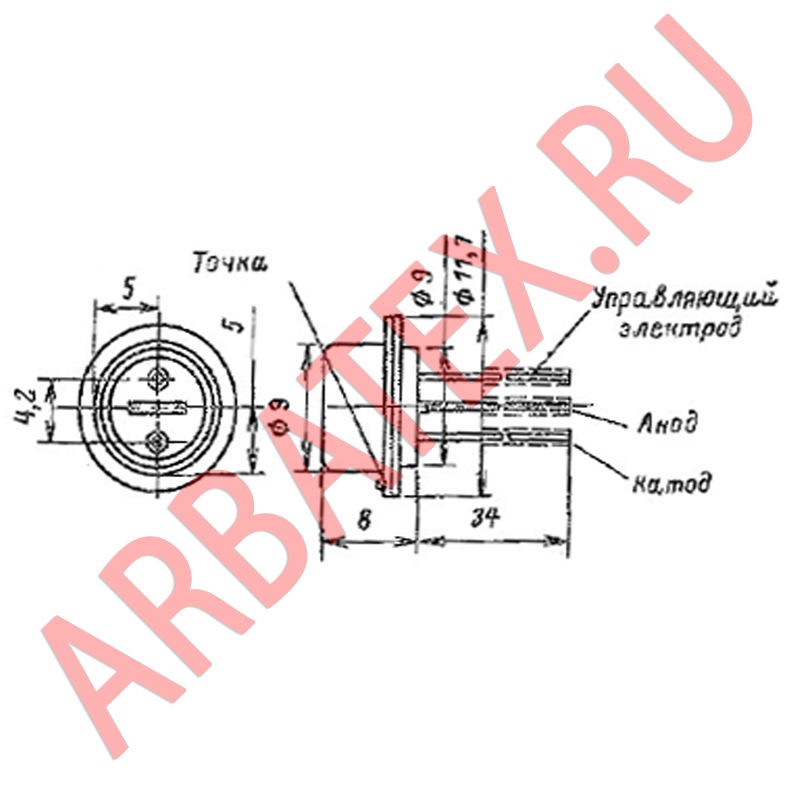

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.
Электрические параметры
Напряжение в открытом состоянии при Т=—60°С, не более: |
|
2У101А—2У101И при Iос.ср=75 мА |
2,25 В |
КУ101А—КУ101Е при Iос.ср=50 мА |
2,5 В |
Отпирающее постоянное напряжение управления при Uас=10 В и Т=-60°С...Тмакс: |
|
2У101А, 2У101Б, 2У101Д |
1,5...8 В |
2У101Г, 2У101Е, 2У101Ж, 2У101И |
0,25...4,5 В |
КУ101А, КУ101Б, КУ101Г, КУ101Е |
0,25...10 В |
Отпивающий постоянный ток управления при Uэс=10 В и Т=—60°С...Тмакс: |
|
2У101А, 2У101Б, 2У101Г, 2У101Д, 2У101Е, 2У101Ж, 2У101И |
0,1...5 мА |
КУ101А, КУ101Б, КУ101Г, КУ101Е |
0,05...7,5 мА |
Отпирающий импульсный ток управления при Uэс=10 В, не более: |
|
при Т=+25°С, не более |
12 мА |
при Т=-60°С, не более |
18 мА |
Постоянный ток в закрытом состоянии при Uэс=Uэс.макс, не более: |
|
2У101А—2У101И: |
|
при Т=+25°С |
0,15 мА |
при Т=-60 и +125°С |
0,5 мА |
КУ101А—КУ101Е: |
|
при Т=+25°С |
0,3 мА |
при Т=—60 и +85°С |
1 мА |
Постоянный обратный ток при Uобр=Uобр.макс, не более: |
|
при Т=+25°С |
0,15 мА |
при Т=Тмакс и Т=—60°С |
0,5 мА |
Ток удержания при Iу.от=0 и Т=-60°С...Тмакс: |
|
2У101А, 2У101Д, 2У101Ж |
2...25 мА |
2У101Б, 2У101Г, 2У101Е, 2У101И |
0,5...8 мА |
КУ101А—КУ101Е |
0,5...25 мА |
Время включения при Uэс=25 В, Iсс=50 мА и Iпр.у=20 мА, не более |
2 мкс |
Время выключения при Uэс=25 В и Iос=50 мА, не более |
35 мкс |
Предельные эксплуатационные данные
Постоянное напряжение в закрытом состоянии: |
|
2У101А, 2У101Б, 2У101Ж, 2У101И, КУ101А, КУ101Б |
50 В |
2У101Г, КУ101Г |
80 В |
2У101Д, 2У101Е, КУ101Е |
150 В |
Постоянное обратное напряжение: |
|
2У101А, 2У101Ж, КУ101А |
10 В |
2У101Б, 2У101И, КУ101Б |
50 В |
2У101Г, КУ101Г |
80 В |
2У101Д, 2У101Е, КУ101Е |
150 В |
Обратное постоянное напряжение управления |
2 В |
Минимальное напряжение в закрытом состоянии |
10 В |
Постоянный или средний ток в открытом состоянии: |
|
при Т=—60...+70°С для 2У101А—2У101И |
75 мА |
при Т=-60...+50°С для КУ101А—КУ101Е |
75 мА |
Импульсный ток в открытом состоянии: |
|
при tи≤0,05 с и Iос.ср≤50 мА |
300 мА |
при tи≤10 с и Iос.ср≤50 мА |
150 мА |
при tи≤10 мкс и Iос.ср≤5 мА |
1000 мА |
Прямой постоянный ток управления |
15 мА |
Импульсная рассеиваемая мощность управления: |
|
при tи≤10 мкс и Ру.ср≤25 мВт |
0,5 Вт |
при tи≤20 мкс и Ру.ср≤25 мВт |
0,2 Вт |
Средняя рассеиваемая мощность при Т=-60...+50°С |
150 мВт |
Скорость нарастания напряжения в закрытом состоянии |
100 В/мкс |
Защитный показатель при Т=—60...+70°С, Iос.и≤5 А, число включений не более 10000 |
5*10-8 А2*с |
Температура окружающей среды: |
|
2У101А-2У101И |
—60...+125°С |
КУ101А—КУ101Е |
—60...+85°С |
Пайка выводов допускается не ближе 5 мм от корпуса паяльником с температурой +240°С в течение не более 10 с.
При пайке путем погружения выводов в припой температура припоя не должна превышать +260°С в течение не более 5 с
Параметры и характеристики
Масса тиристора не более 2,25 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
