2Н102Б тиристор

Каталог Тиристоры 2Н102Б тиристор

2Н102Б тиристор

Каталог Тиристоры 2Н102Б тиристор

Характеристики

0.002
Кремний
не более 500
10
0.2
-60...+100
7
48Q0V6CO4

Описание

Описание


Тиристоры кремниевые 2Н102Б, диффузионные, структуры p-n-p-n, диодные.
Предназначены для применения в импульсных устройствах в качестве коммутирующих элементов.

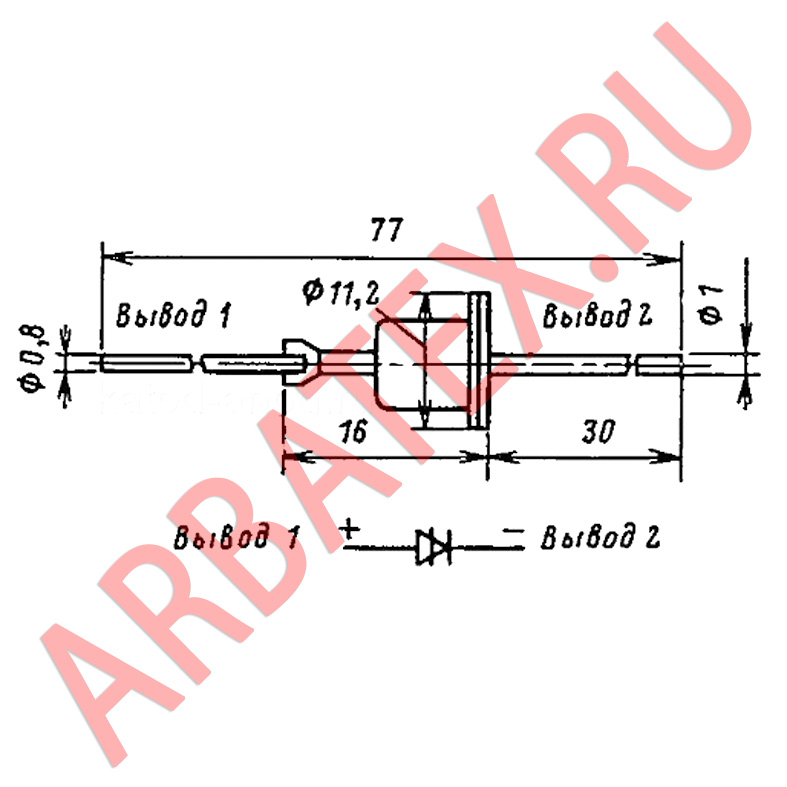

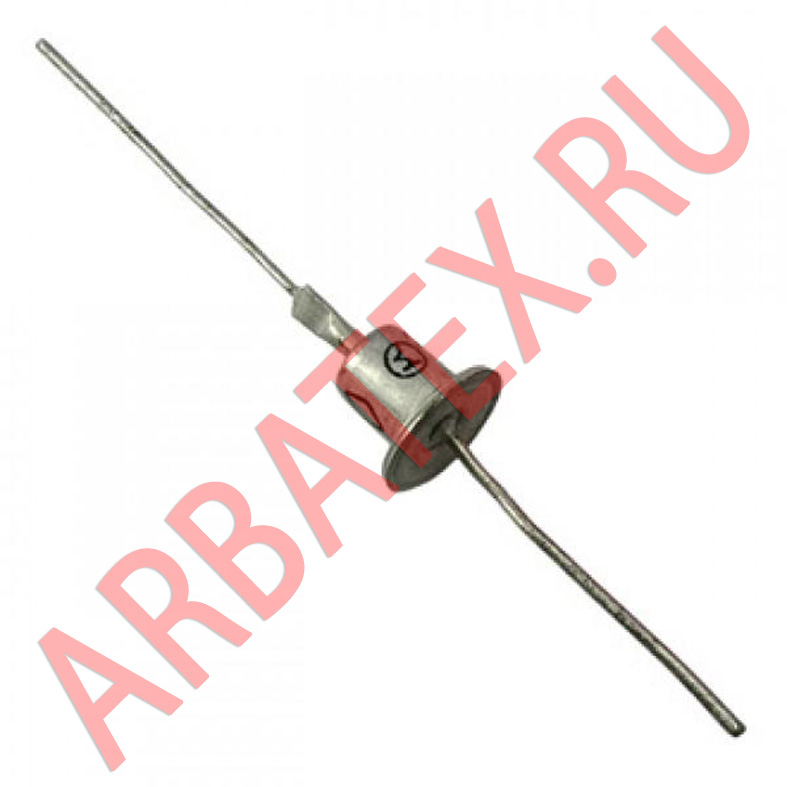

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.

Минимальный ток в открытом состоянии:
  • при -60 C° — 15 мА
  • при 100 C° — 0,1 мА
Напряжение в открытом состоянии при Iоткр = 200 мА, не более — 1,5 В
Время выключения при максимальном напряжении,
Общая емкость при Uобр = 0 В, f = 1 ÷ 10 МГц, не более — 80 пФ

Ток в закрытом состоянии при максимальном напряжении, не более:
  • при -24 С° — 80 мкА
  • при 100 С° — 150 мкА

Обратный ток при Uобр = 10 В, не более — 0,5 мА

Предельные эксплуатационные данные


Постоянное прямое напряжение в закрытом состоянии:
  • 2Н102А, КН102А — 5 В
  • 2Н102Б, КН102Б — 7 В
  • 2Н102В, КН102В — 10 В
  • 2Н102Г, КН102Г — 14 В
  • 2Н102Д, КН102Д — 20 В
  • 2Н102Е, 2Н102Ж, КН102Ж — 30 В
  • 2Н102И, КН102И — 50 В

Импульсное отпирающее напряжение при Rи ≤ 500 Ом, длительности фронта не более 0,6 мкс, τи ≥ 2 мкс:
  • 2Н102А, КН102А — 20 В
  • 2Н102Б, КН102Б — 28 В
  • 2Н102В, КН102В — 40 В
  • 2Н102Г, КН102Г — 56 В
  • 2Н102Д, КН102Д — 80 В
  • 2Н102Е — 75 В
  • 2Н102Ж, КН102Ж — 120 В
  • 2Н102И, КН102И — 150 В

Импульсное неотпирающее напряжение при Rи = 500 Ом, τфр ≥ 0,6 мкс, τи ≤ 2 мкс:
  • 2Н102А, КН102А — 2 В
  • 2Н102Б, КН102Б — 3 В
  • 2Н102В, КН102В — 4 В
  • 2Н102Г, КН102Г — 6 В
  • 2Н102Д, КН102Д — 8 В
  • 2Н102Е — 7,5 В
  • 2Н102Ж, КН102Ж — 12 В
  • 2Н102И, КН102И — 15 В

Постоянное обратное напряжение — 10 В
Средний ток в открытом состоянии — 200 мА

Импульсный ток в открытом состоянии:
  • при τи ≤ 10 мс — 2 А
  • при τи ≤ 10 мкс — 10 А

Температура корпуса:
  • 2Н102А, 2Н102Б, 2Н102В, 2Н102Г, 2Н102Д, 2Н102Е, 2Н102Ж, 2Н102И — 110 С°

Температура окружающей среды:
  • 2Н102А, 2Н102Б, 2Н102В, 2Н102Г, 2Н102Д, 2Н102Е, 2Н102Ж, 2Н102И — от -60 до 100 C°
  • КН102А, КН102Б, КН102В, КН102Г, КН102Д, КН102Ж, КН102И — от -40 до 70 C°

Примечания:
- Напряжение в открытом состоянии при температуре -60 С° не более 3 В, при -40 С° не более 1,7 В.
- Допускается работа тиристоров при эквивалентном сопротивлении нагрузки до 9 кОм.
- Емкость монтажа по отношению к выводам тиристора при отключенных тиристоре и генераторе импульсов не должна превышать 15 пФ; индуктивность монтажа, включенная последовательно с тиристором, не должна превышать 5 мкГн.

Параметры и характеристики


• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
