ТФ132-25-10

Описание

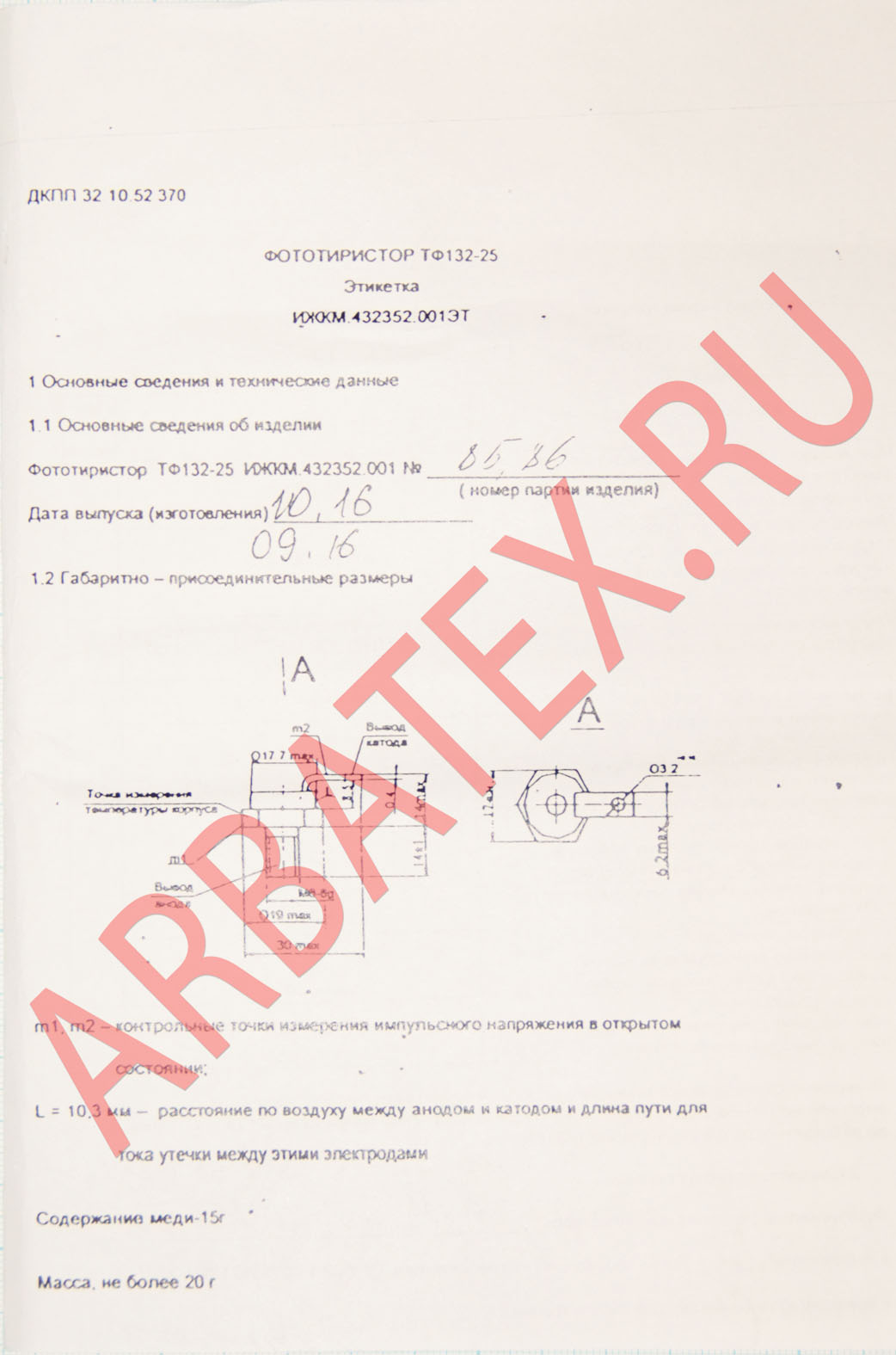

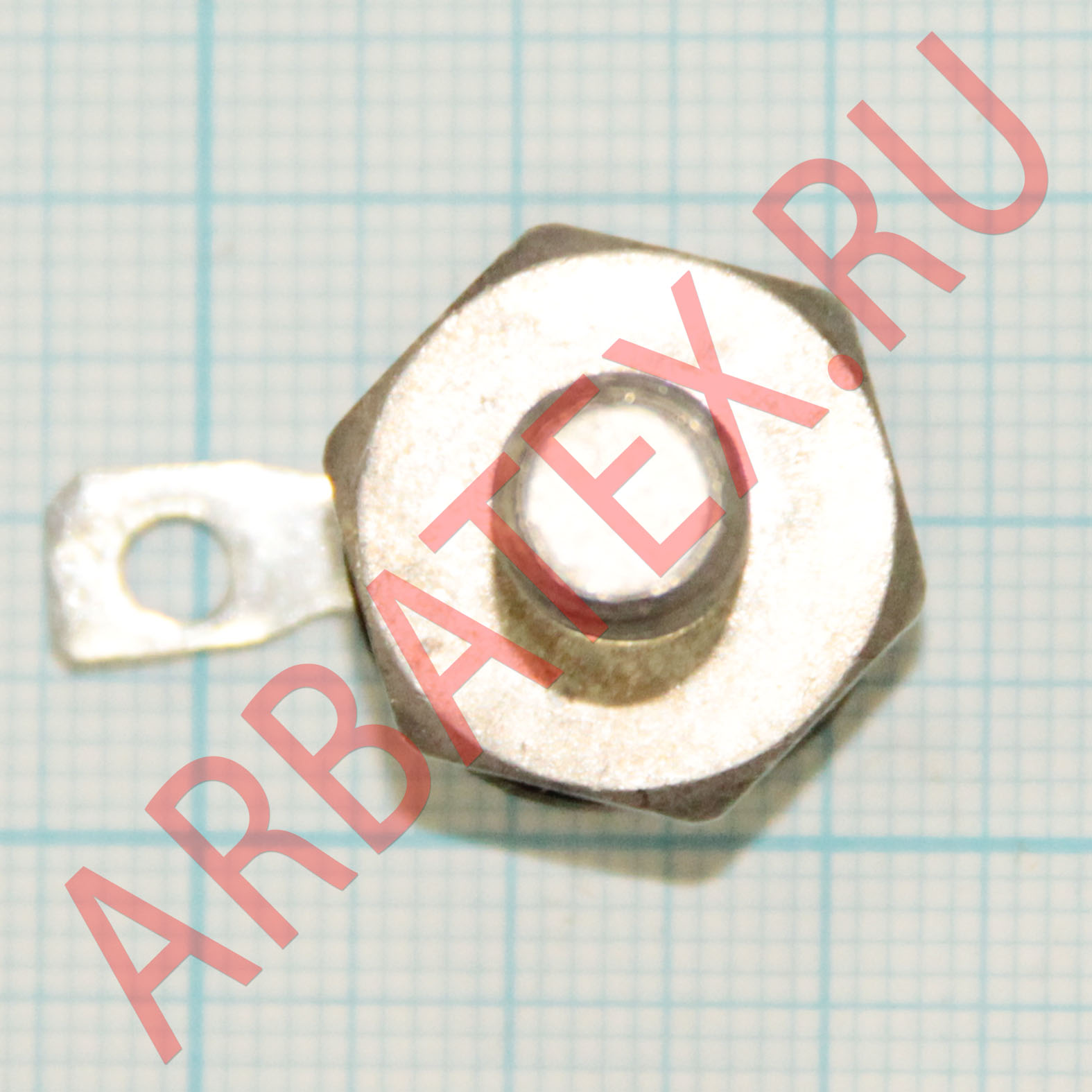

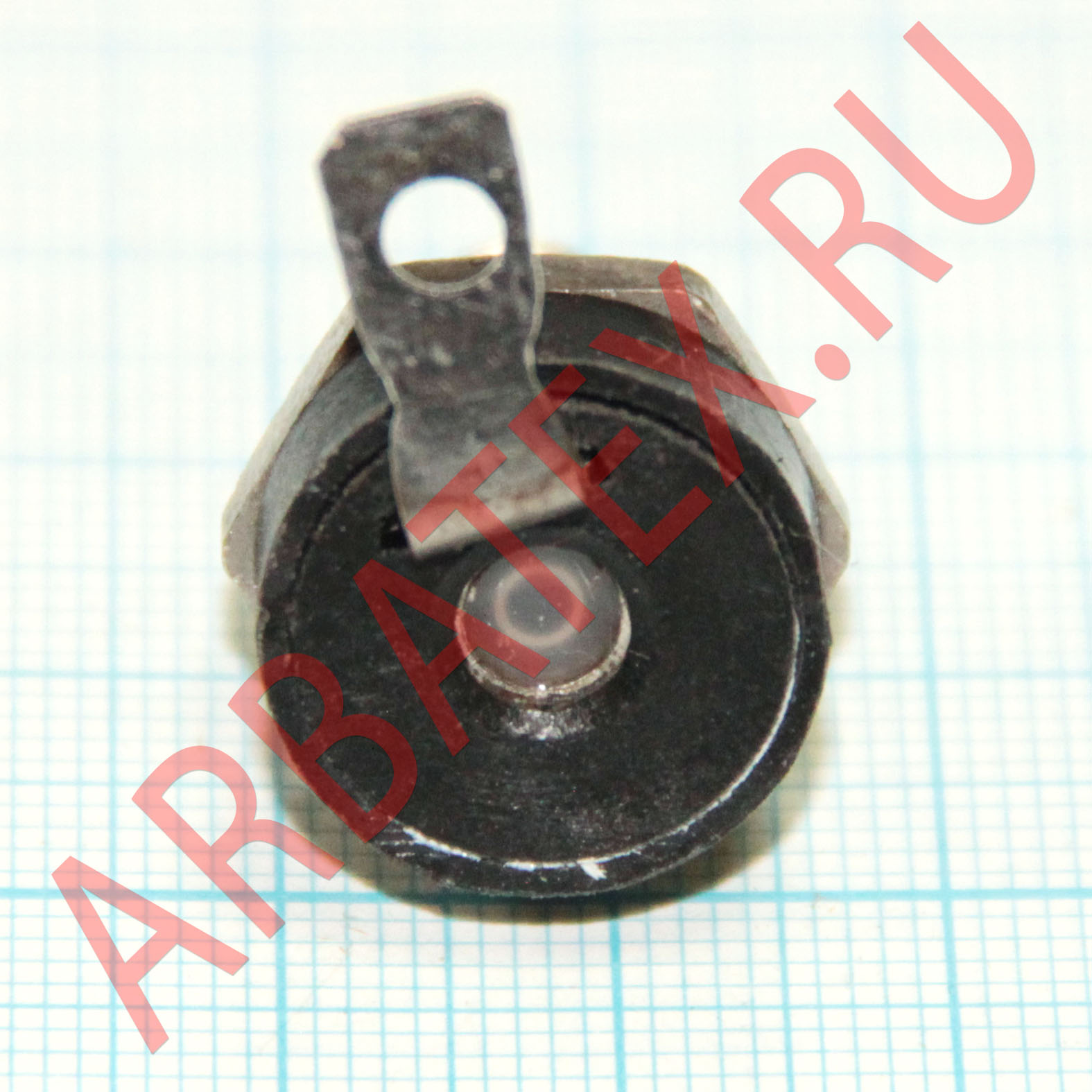

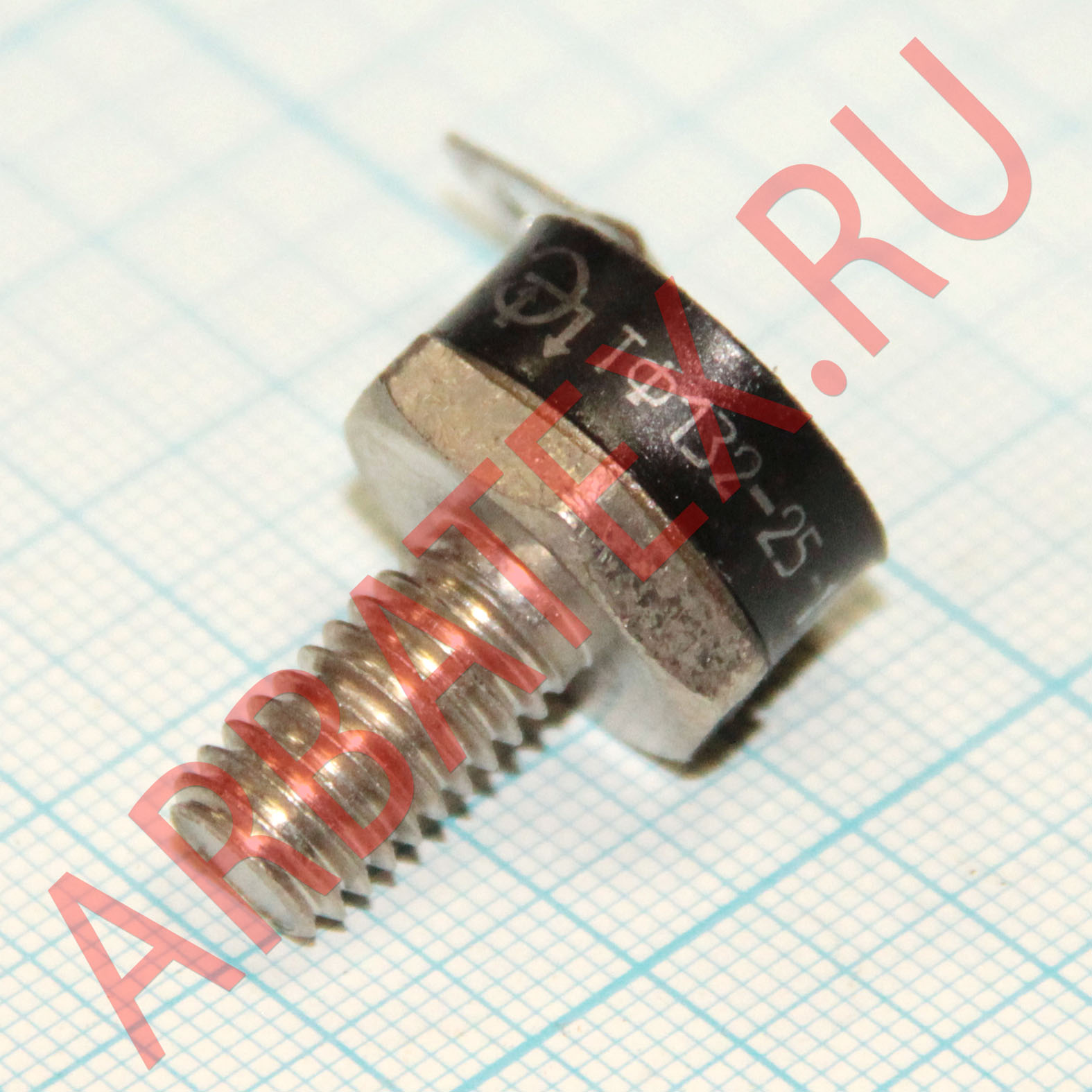

ТФ132-25-10 - фототиристор содержащий полупроводниковый элемент ТО132-25,
предназначен для работы в схемах дуговой защиты контактно-распределительных устройств.

Отпирание фоторезистора производится от источника оптического излучения с энергией не менее 20 Дж, имеющем в спектре излучения волны длиной (0.9 - 1.1) мкм на расстоянии от фотоприёмника (200 +/- 10) мм.

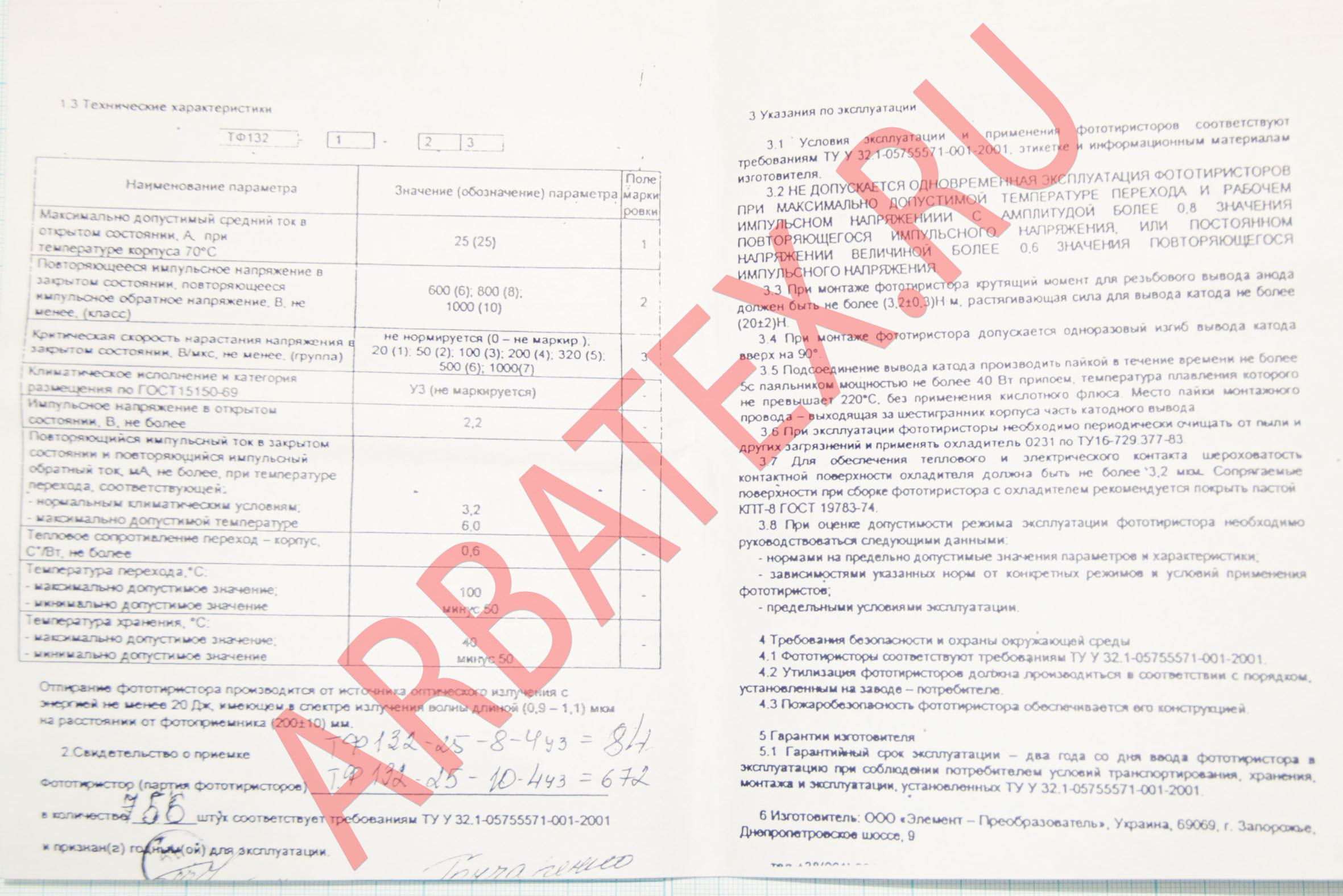

Параметры и характеристики

Максимально допустимый средний ток в открытом состоянии, при температуре корпуса 70 °С - 25 А.

Повторяющееся импульсное напряжение в закрытом состоянии, повторяющееся импульсное обратное напряжение:
- для 6 класса - не менее 600 В;
- для 8 класса - не менее 800 В;
- для 10 класса - не менее 1000 В.

Импульсное напряжение в открытом состоянии - не более 2.2 В.

Повторяющийся импульсный ток в закрытом состоянии и повторяющийся импульсный обратный ток:
- при нормальных климатических условиях - 3.2 мА;
- при максимально допустимой температуре - 6 мА.

Тепловое сопротивление переход-корпус - не более 0.6 С*/Вт.

Температура перехода:
- максимально допустимое значение - 100 °С;
- минимально допустимое значение - минус 50 °С.

Температуре хранения:
- максимально допустимое значение - 40 °С;
минимально допустимое значение - минус 50 °С.

Содержание меди - 15 г.
Масса - не более - 20 г.

Указания по эксплуатации

Не допускается одновременная эксплуатация фототиристоров при максимально допустимой температуре перехода и рабочем импульсном напряжении с амплитудой более 0.8 значения повторяющегося импульсного напряжения, или постоянном напряжении величиной более 0.6 значения повторяющегося импульсного напряжения.

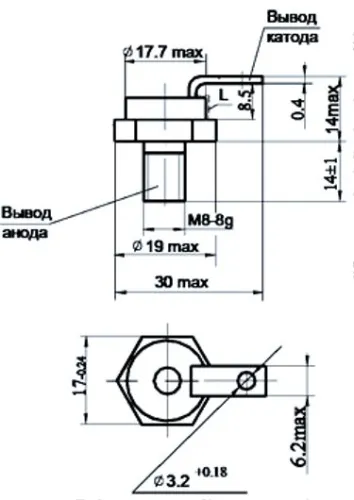

При монтаже фототиристора крутящий момент  для резьбового вывода анода должен быть не более (3.2 +/- 0.3) Н м, растягивающая сила для вывода катода не более (20 +/ 2) Н.
При монтаже фототиристора допускается одноразовый изгиб вывода катода вверх на 90°.
Подсоединение вывода катода производится пайкой в течение времени не более 5 с паяльником мощностью не более 40 Вт припоем, температура плавления которого не превышает 220 °С, без применения кислотного флюса. Место пайки монтажного провода - выходящая за шестигранник корпуса часть катодного вывода.
При эксплуатации фототиристоры необходимо периодически очищать от пыли и других загрязнений и применять охладитель О231 по ТУ16-729.377-83.
Для обеспечения теплового и электрического контакта шероховатость контактной поверхности охладителя должна быть не более 3.2 мкм. Сопрягаемые поверхности при сборке фототиристора с охладителем рекомендуется покрыть пастой КПТ-8 ГОСТ 19783-74.

При оценке допустимости режима эксплуатации фототиристора необходимо руководствоваться следующими данными:
- нормами на предельно допустимые значения параметров и характеристик;
- зависимостями указанных норм от конкретных режимов и условий применения фототиристоров;
- предельными условиями эксплуатации.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
