ТС261-200-14

ТС261-200-14

Характеристики

0.298
200
1400
240
16
М20
Воздушное
Штыревое
48Q0V6CGG

Описание

Описание


ТС261-200-14 - симметричный низкочастотный тиристор штыревого исполнения.
Предназначен для работы в преобразовательных устройствах,
в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлокерамическом корпусе с гибким выводом.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

Параметры и характеристики


Максимально допустимый действующий ток - 200 А
Повторяющееся импульсное напряжение в закрытом состоянии
и повторяющееся импульсное обратное напряжение - 1400 В

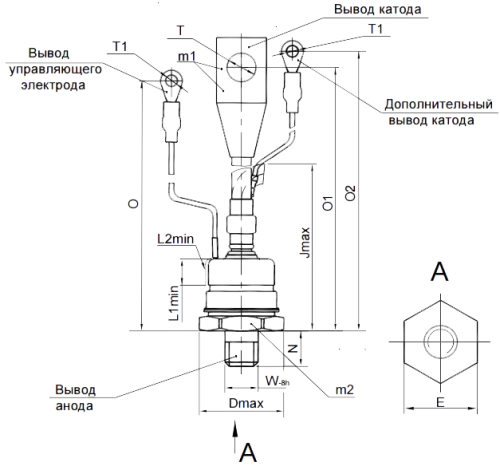

Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса тиристора не более 298 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
