Описание

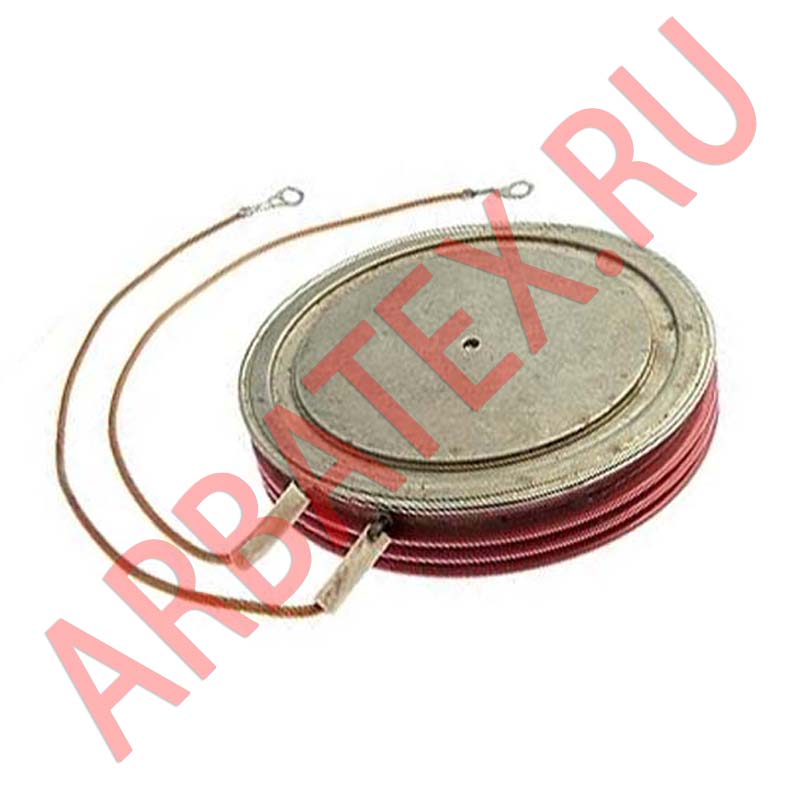

Тиристоры Т163, Т263, Т173, Т273, Т193 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 5000А частотой до 500Гц в цепях с напряжением 200В - 7000В.
Полярность тиристора определяется по значку на корпусе.
Тиристоры собирают с охладителями при помощи резьбового соединения.
Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия.
Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы.
Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Тиристоры серий Т163, Т263, Т173, Т273, Т193 имеют следующие типономиналы: Т163-800, Т163-1000, Т163-1250, Т163-1600, Т163-2000, Т163-2500, Т263-800, Т263-1000, Т173-1000, Т173-1600, Т173-2000, Т173-2500, Т173-3200, Т173-4000, Т173-5000, Т273-1250, Т273-2500, Т193-2000, Т193-2500, Т193-3200.
Выпускаются в металлокерамическом корпусе для двухстороннего охлаждения.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.
Рекомендуемые охладители: О173, О273, О193, ОМ109.
Параметры и характеристики
Максимально допустимый средний прямой ток в открытом состоянии - 1250 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 3200 В
Габаритные размеры:
- диаметр - 42 мм
- высота - 14 мм
Масса тиристора не более 70 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
Маркировка тиристоров Т173:
Т 173 - 50 - 8 4 3 УХЛ2
Т – Тиристор низкочастотный.
173 – Конструктивное исполнение, серия.
500 – Средний ток в открытом состоянии.
8 – Класс по напряжению URRM / 100.
4 – Критическая скорость нарастания напряжения в закрытом состоянии.
3 – Группа по времени выключения.
УХЛ2 – Климатическое исполнение - для умеренного и холодного климата.
