Предназначены для стабилизации номинального напряжения 9,1 В в диапазоне токов стабилизации 0,1... 14 мА.
Используются для работы в электронной аппаратуре общего назначения.
Выпускаются в стеклянных корпусах с гибкими выводами.

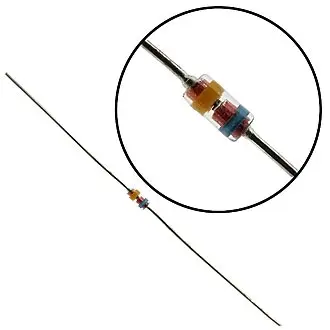

Стабилитроны маркируются условным цветные кодом, в состав которого входят желтая кольцевая полоса со стороны анодного вывода и цветная кольцевая полоса со стороны катодного вывода:
- для КС175Ц - белая;
- для КС182Ц - красная;
- для КС191Ц - голубая;
- для КС210Ц - зеленая ;
- для КС211Ц - серая;
- для КС212Ц - оранжевая.
Тип корпуса: КД-2, масса не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.283ТУ.
Импортный аналог: 1N4103.
Технические характеристики стабилитронов КС175Ц, КС182Ц, КС191Ц, КС210Ц, КС211Ц, КС212Ц:
|
Тип стабилитрона
|
Uст.
|
αUст.
|
Uпр. (при Iпр.)
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Т окр.
|
|
мин
|
ном
|
макс
|
Iст.ном.
|
мин
|
макс
|
|
В
|
В
|
В
|
мА
|
%/С
|
В (мА)
|
Ом
|
мА
|
мА
|
Вт
|
°С
|
°С
|
|
КС175Ц
|
7,1
|
7,5
|
7,9
|
0,5
|
0,065
|
2 (50)
|
200
|
0,1
|
17
|
0,125
|
125
|
-60… +125
|
|
КС182Ц
|
7,8
|
8,2
|
8,6
|
0,5
|
0,07
|
2 (50)
|
200
|
0,1
|
15
|
0,125
|
125
|
-60… +125
|
|
КС191Ц
|
8,6
|
9,1
|
9,6
|
0,5
|
0,08
|
2 (50)
|
200
|
0,1
|
14
|
0,125
|
125
|
-60… +125
|
|
КС210Ц
|
9,5
|
10
|
10,5
|
0,5
|
0,085
|
2 (50)
|
200
|
0,1
|
12,5
|
0,125
|
125
|
-60… +125
|
|
КС211Ц
|
10,4
|
11
|
11,6
|
0,5
|
0,085
|
2 (50)
|
200
|
0,1
|
11,2
|
0,125
|
85
|
-60… +125
|
|
КС212Ц
|
11,4
|
12
|
12,6
|
0,5
|
0,085
|
2 (50)
|
200
|
0,1
|
10,6
|
0,125
|
125
|
-60… +125
|
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
