Описание

Стабилитроны Д815Е кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации номинального напряжения 15,0 В в диапазоне токов стабилизации 25...550 мА.
Используются для работы в электронной аппаратуре специального назначения.

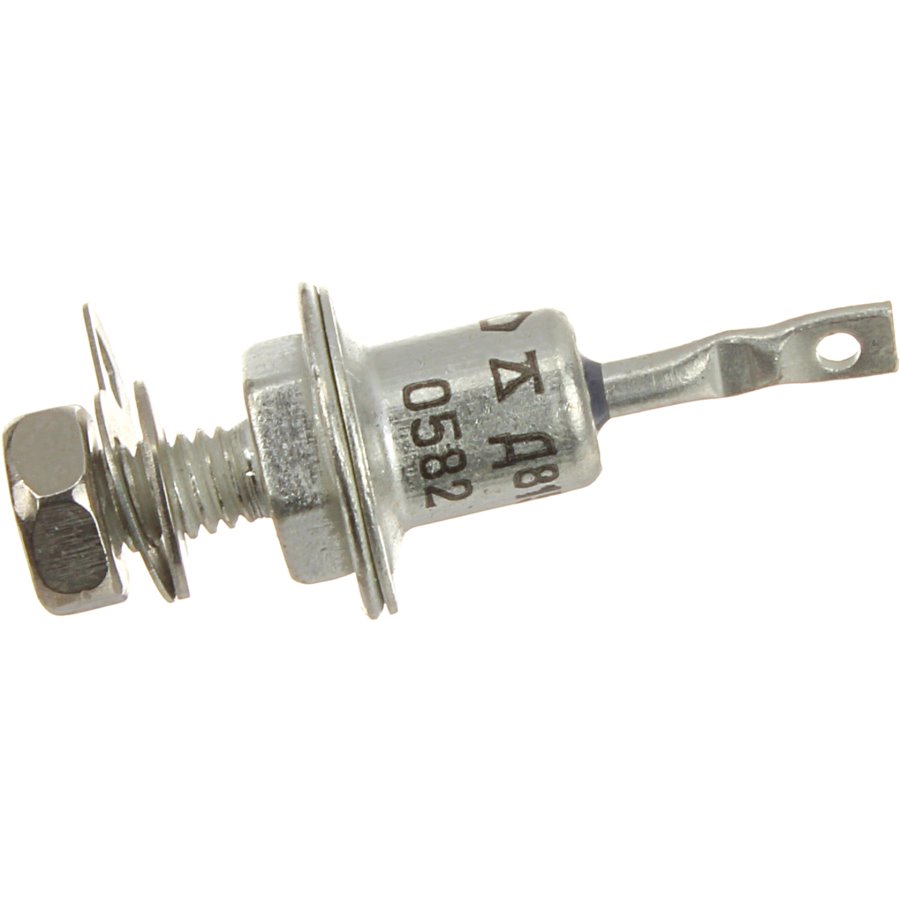

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Тип корпуса: КДЮ-11-3.
Масса стабилитрона с комплектующими деталями не более 6,0 г.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
  - приемка «1» аА0.336.545ТУ;
  - приемка «5» УЖ3.362.027ТУ;
  - приемка «9» УЖ3.362.027ТУ, аА0.339.190ТУ.
Срок сохраняемости не менее 25 лет со дня изготовления.
Зарубежный аналог: 1N2976A, 1N4266A.

Основные технические параметры стабилитрона Д815Е:
• Разброс напряжения стабилизации: 13,3... 16,4 В при Iст 500 мА;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Временная нестабильность напряжения стабилизации: ± 4 %;
• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 2,5 Ом;
• Минимально допустимый ток стабилизации: 25 мА;
• Максимально допустимый ток стабилизации: 550 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
