Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 50...1150 мА.
Используются для работы в электронной аппаратуре специального назначения.

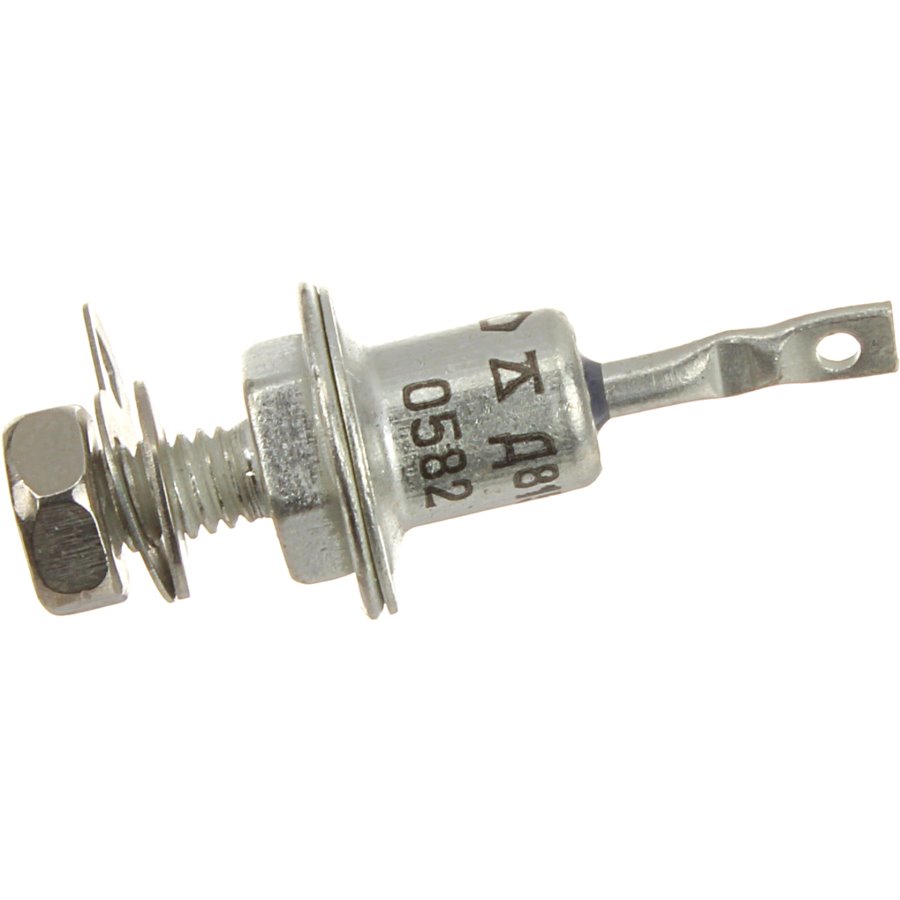

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Тип корпуса: КДЮ-11-3.
Масса стабилитрона с комплектующими деталями не более 6,0 г.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приемка «1» аА0.336.545ТУ;
- приемка «5» УЖ3.362.027ТУ;
- приемка «9» УЖ3.362.027ТУ, аА0.339.190ТУ.
Срок сохраняемости не менее 25 лет со дня изготовления.
Зарубежный аналог: 1N3997A.
Основные технические параметры стабилитрона Д815Б1:
• Разброс напряжения стабилизации: 6,1... 7,5 В при Iст 1 А;
• Температурный коэффициент напряжения стабилизации: 0,05 %/°С;
• Временная нестабильность напряжения стабилизации: ± 4 %;
• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 0,8 Ом;
• Минимально допустимый ток стабилизации: 50 мА;
• Максимально допустимый ток стабилизации: 1,15 А;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
