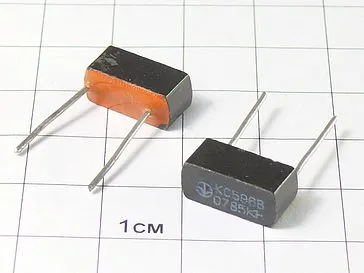

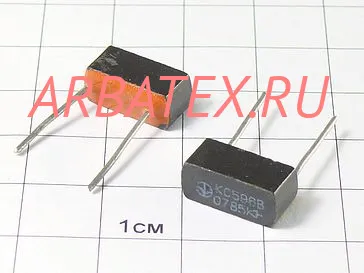

Стабилитрон КС596В кремневые, планарные. Предназначены для стабилизации источников опорного напряжения 36-96 В в диапазоне токов 3...17 мА.
Выпускаются в пластмассовом корпусе типа КТ-27-1.
Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Масса стабилитрона не более 1,3 г.
Технические условия: ХЫ0.336.000ТУ.
Характеристики КС596В:
|
Тип стабилитрона
|
Uст. ном.
|
при Iст.
|
ΔUст.
|
αUст.
|
δUст.
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Токр.
|
|
мин.
|
макс.
|
|
В
|
мА
|
мВ
|
%/°С
|
%
|
Ом
|
мА
|
мА
|
мВт
|
°С
|
°С
|
|
КС596В
|
96
|
5
|
-
|
±0,01
|
1
|
400
|
3
|
10
|
720
|
100
|
-60…+100
|
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
