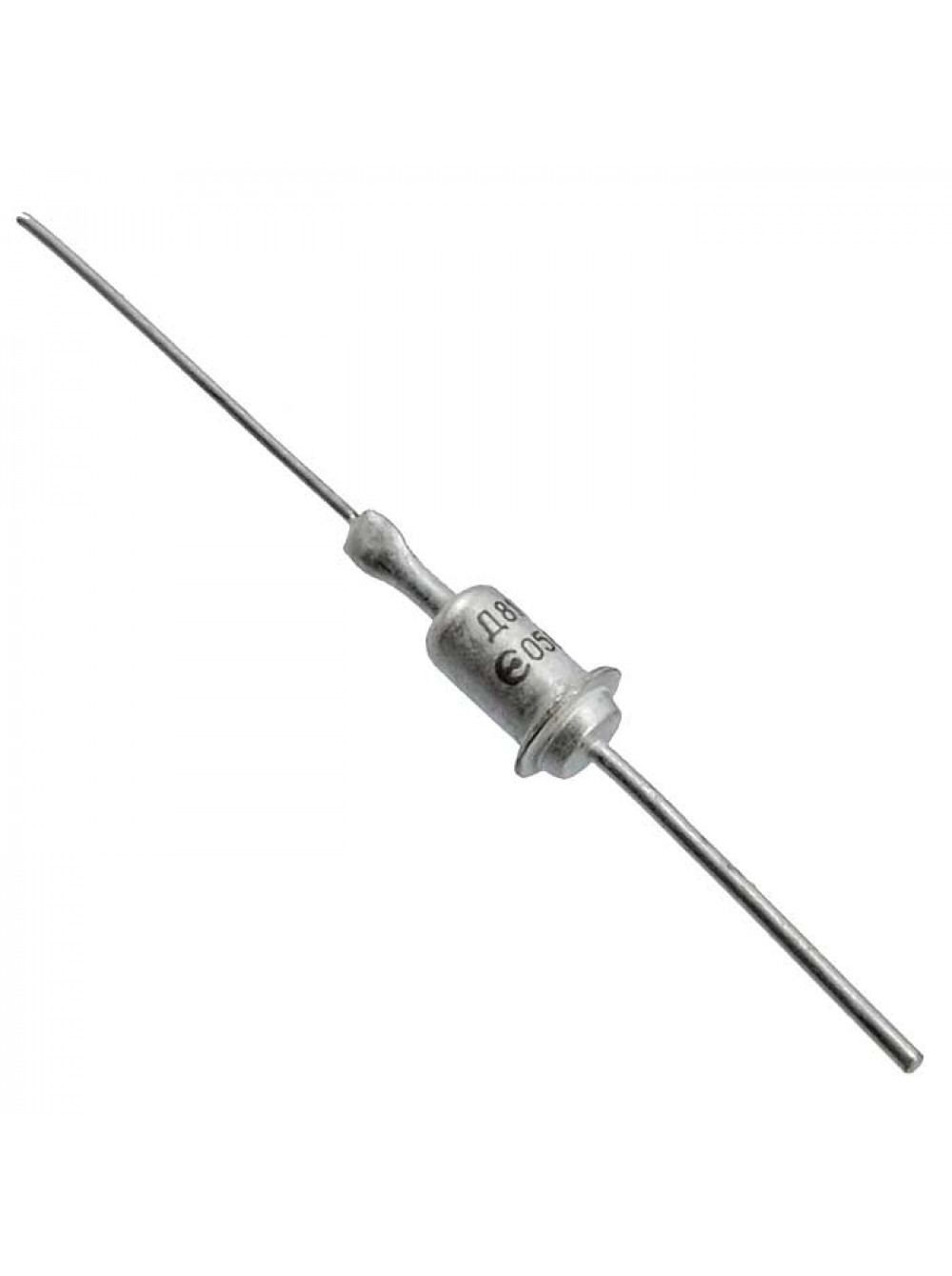

Основные технические параметры стабилитрона Д818Е1:
• Номинальное напряжение стабилизации: 9 В при Iст 10 мА;
• Разброс напряжения стабилизации: 8,1... 8,9 В;
• Температурный коэффициент напряжения стабилизации: +0,001 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 33 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Изготовитель гарантирует соответствие качества стабилитронов Д818Е требованиям СМ3.362.025ТУ при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, установленных ТУ.
Срок сохраняемости стабилитронов не менее 25 лет с даты изготовления.
Минимальная наработка:
- 80000 часов в режимах и условиях, допускаемых ТУ;
- 100000 часов в облегченном режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• DUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
