Описание стабилитрон 2С101Г-1
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С101Г-1 служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С101Г-1:
Стабилитроны 2С101Г-1 кремниевые, планарные, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 1...9 мА в герметизируемых интегральных микросхемах.

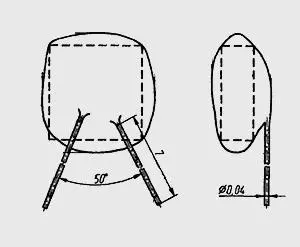

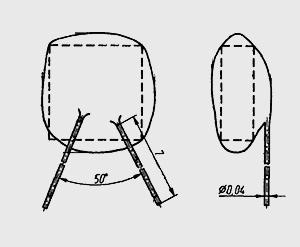

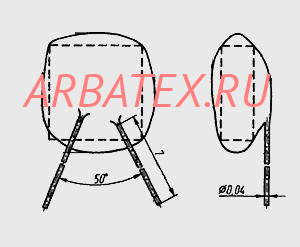

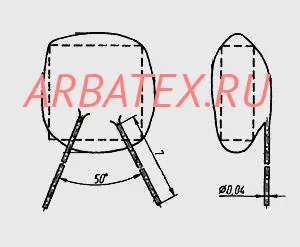

Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона
|
Uст. ном.
|
Iст. ном.
|
ΔUст.
|
αUст.
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Токр.
|
мин.
|
ном.
|
макс.
|
мин.
|
макс.
|
В
|
В
|
В
|
мА
|
%
|
%/С
|
Ом
|
мА
|
мА
|
мВт
|
°С
|
°С
|
2С101А-1
|
-
|
3,3
|
-
|
3
|
10
|
-0,1
|
180
|
1
|
15
|
-
|
125
|
-60…+125
|
2С101Б-1
|
-
|
3,9
|
-
|
3
|
10
|
-0,08
|
180
|
1
|
13
|
-
|
125
|
-60…+125
|
2С101В-1
|
-
|
4,7
|
-
|
3
|
10
|
-0,06
|
200
|
1
|
11
|
-
|
125
|
-60…+125
|
2С101Г-1
|
-
|
5,6
|
-
|
3
|
10
|
±0,04
|
100
|
1
|
9
|
-
|
125
|
-60…+125
|
2С101Д-1
|
-
|
6,8
|
-
|
3
|
10
|
+0,06
|
50
|
1
|
7
|
-
|
125
|
-60…+125
|
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• Iст.ном. - номинальный ток стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
